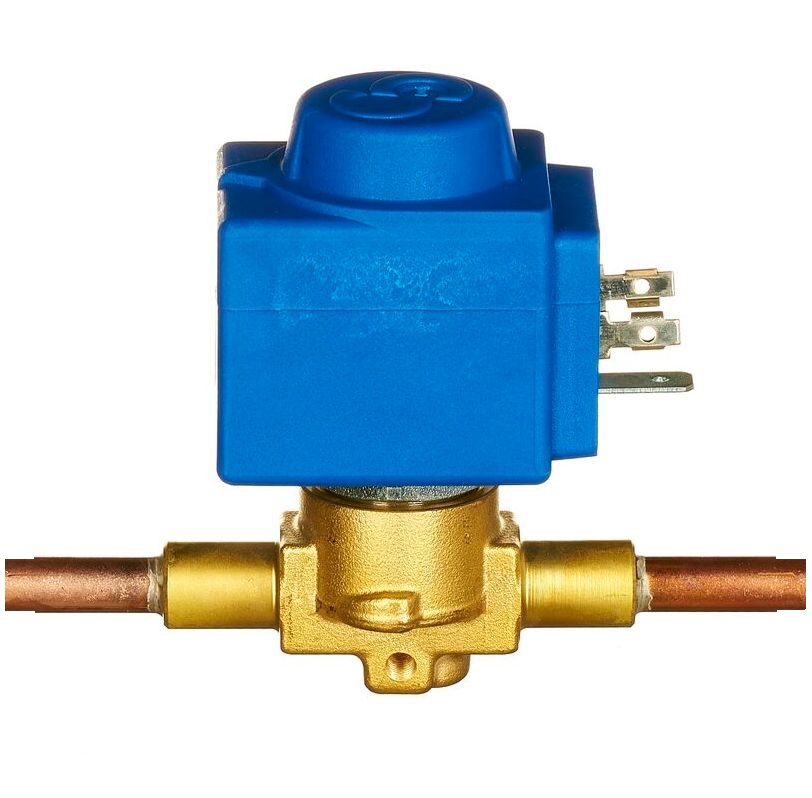

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 1/2" ODS 220-230V, 1038N/4A6

Описание

Соленоидный клапан Castel серии 1038N/4A6 предназначен для монтажа с паяным соединением 1/2" (ODS) и оснащён поршневым исполнительным механизмом; клапан рассчитан на рабочие температуры в диапазоне примерно от −40 до +130 °C и допускает максимальное рабочее давление до 50 бар. Пропускная способность устройства соответствует коэффициенту Kv = 1,0 м3/ч, электрическая катушка выполнена в исполнении HF2 и рассчитана на напряжение питания 220–230 В.

Конструктивно клапан представляет собой электромагнитный исполнительный элемент с поршневым принципом действия, при котором перемещение внутреннего поршня обеспечивает перекрытие или пропуск рабочей среды при подаче питания на катушку. Паяное (ODS) соединение обеспечивает непосредственную интеграцию в медные трубопроводы систем хладагента без использования фланцевых или резьбовых переходов.

В конструкции применены технологии, характерные для холодильной арматуры: электромагнитная катушка HF2 обеспечивает управление открытием/закрытием клапана, а поршневой механизм реализует линейное перемещение запорного элемента; тип соединения ODS определяет технологию монтажа методом пайки трубопроводов. Произведённый компанией Castel элемент имеет исполнение и компоновку, соответствующие требованиям встроенной арматуры для систем хладагента.

Клапан предназначен для установки в жидкостные и всасывающие линии, а также в трубопроводы горячего газа в системах холодоснабжения, шоковой заморозки, технологического охлаждения жидкостей и систем кондиционирования; типоразмер и рабочие характеристики соответствуют применению в промышленных и коммерческих холодильных контурах с медиными магистралями и стандартными требованиями по давлению и температуре.
