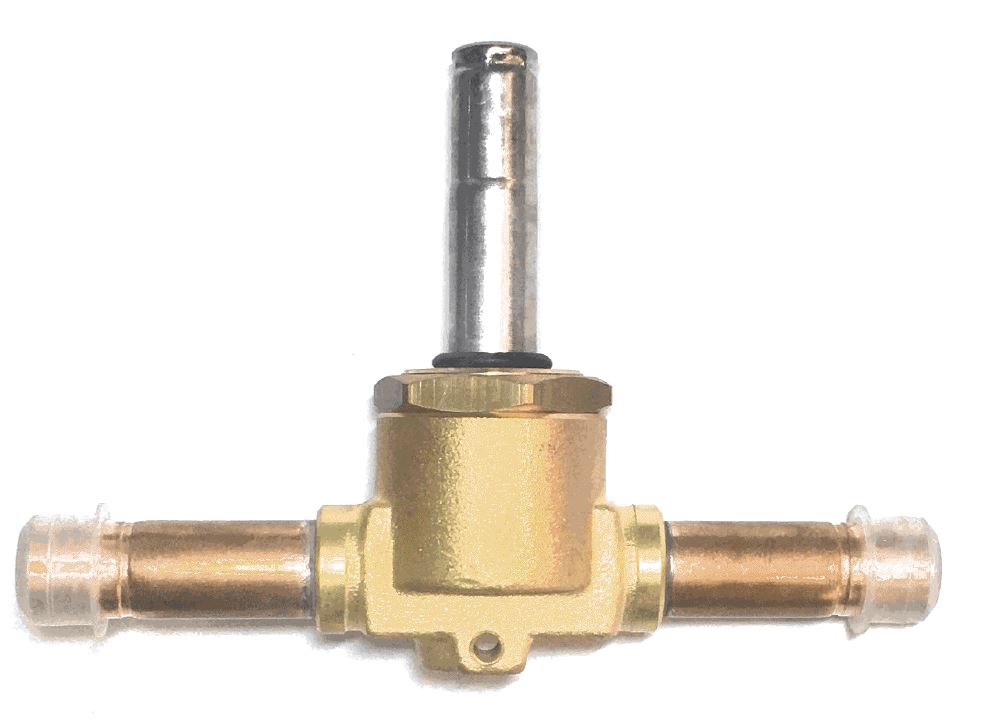

НОРМАЛЬНО-ЗАКРЫТЫЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН, МЕДНЫЕ ПАТРУБКИ ODS, БЕЗ КАТУШКИ (1038EL/4S)
- Артикул: 1038EL/4S
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 60
- Тип Катушки: HF3 (HM3)
- Пропускная способность Kv (m3/h): 1,0
- Соединение пайка Ø Дюймы / мм: 1/2" / -
Описание
Электромагнитный нормально-закрытый клапан с поршневым исполнительным механизмом предназначен для управления потоком рабочей среды в магистралях с пропускной способностью, эквивалентной коэффициенту Kv ~1,0 м3/ч. Рабочий диапазон температур конструкции охватывает значения от −40 до +130 °C, а максимальное допустимое рабочее давление достигает 60 бар, что определяет область применения в системах с повышенными требованиями к давлению и температурной стойкости. Соединение для встраивания в трубопровод выполнено под паечные медные патрубки диаметром 1/2".
В конструктивном исполнении реализован поршневой запорный элемент с возвратной пружиной в закрытом положении при отсутствии электрокатушки; корпус оборудован патрубками ODS для пайки, обеспечивающими герметичное соединение с медным трубопроводом. Модуль поставляется без катушки управления, при необходимости возможен монтаж совместимых катушек указанных типов HF3 (HM3), что обеспечивает гибкость выбора электроуправления при монтаже и сервисе.
В качестве технологических решений применены медные патрубки ODS для пайки, обеспечивающие стандартный способ монтажа в холодильных и климатических системах; внутренняя компоновка и материалы уплотнений рассчитаны на работу в указанном температурном диапазоне и на давление до 60 бар. Конструкторские решения ориентированы на совместимость с типовыми соленоидными катушками HF3/HM3 и на эксплуатацию в средах, требующих пайки медных соединений.
Клапан предназначен для внедрения в холодильные и климатические контуры, где требуется нормально-закрытая схема управления потоком и паечное присоединение медными патрубками Ø1/2". Совместимость с катушками типа HF3 (HM3) и заявленные температурно-давленные характеристики делают изделие применимым в промышленных холодильных установках, технологических линиях пищепереработки и транспортировке хладагентов; поставляется в упаковках по 24 единицы, что следует учитывать при планировании поставок и монтажа.
