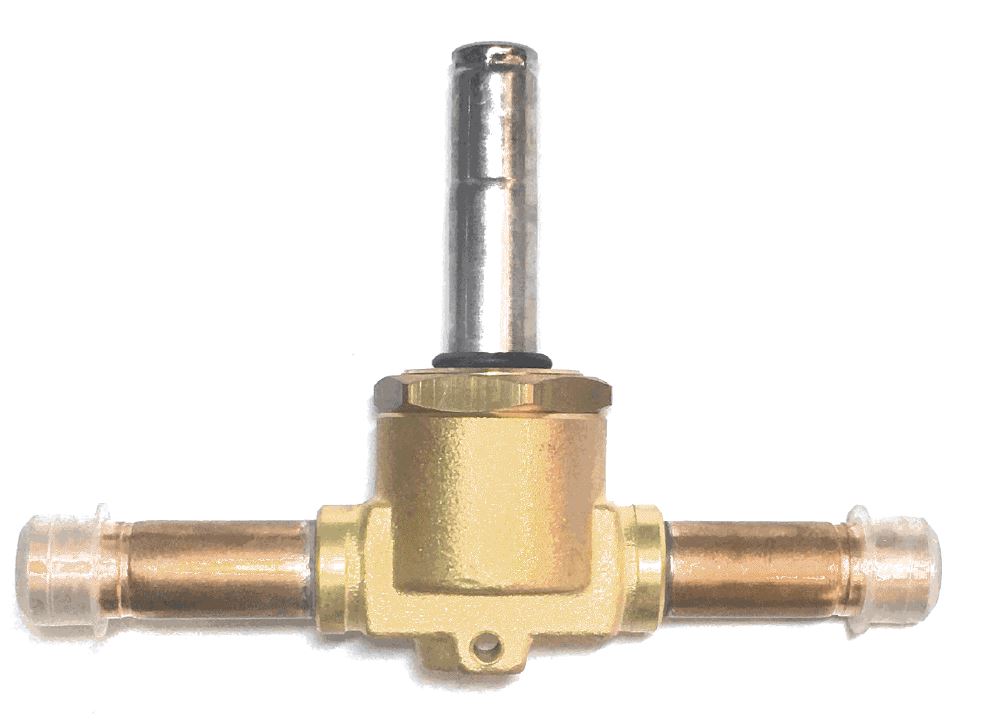

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTELSolenoid Valve 3/8" ODS w/o Coil, 1038/3S

Описание

Соленоидный клапан предназначен для регулирования и перекрытия потока в холодильных контурах с рабочим диапазоном температур от −35 °C до +110 °C и рассчитан на максимальное рабочее давление до 45 бар; номинальная пропускная способность составляет около 1,0 м³/ч при стандартных условиях, что учитывается при гидравлическом расчёте ветвей трубопровода. Соединение с магистралью выполняется методом пайки по наружному диаметру 3/8″, обеспечивая прочное стационарное присоединение в исполнении ODS.

Исполнительный механизм поршневого типа обеспечивает механическое перекрытие канала под воздействием электромагнитной катушки; клапан поставляется без катушки, что позволяет устанавливать катушки подходящего типоразмера и исполнения. Конструкция учитывает необходимость монтажа в жидкостных, всасывающих и линиях горячего газа и рассчитана на интеграцию с типовыми элементами управления и электрическими приводами соответствующих серий.

Технология присоединения ODS предполагает подготовку и пайку трубопроводов соответствующего диаметра для обеспечения герметичности соединения; конструктивные решения допускают установку сменных катушек серий HF, HM и CM указанного типоразмера, что обеспечивает совместимость с ассортиментом электромагнитных приводов одного производителя.

Клапан применяется в системах холодоснабжения, шоковой заморозки, в контурах охлаждения жидкости и системах кондиционирования, где необходимы управляемое перекрытие потока и эксплуатация в широком температурном диапазоне; при подборе для конкретной системы следует учитывать заданную пропускную способность, максимально допустимое давление и требуемый тип катушки.
