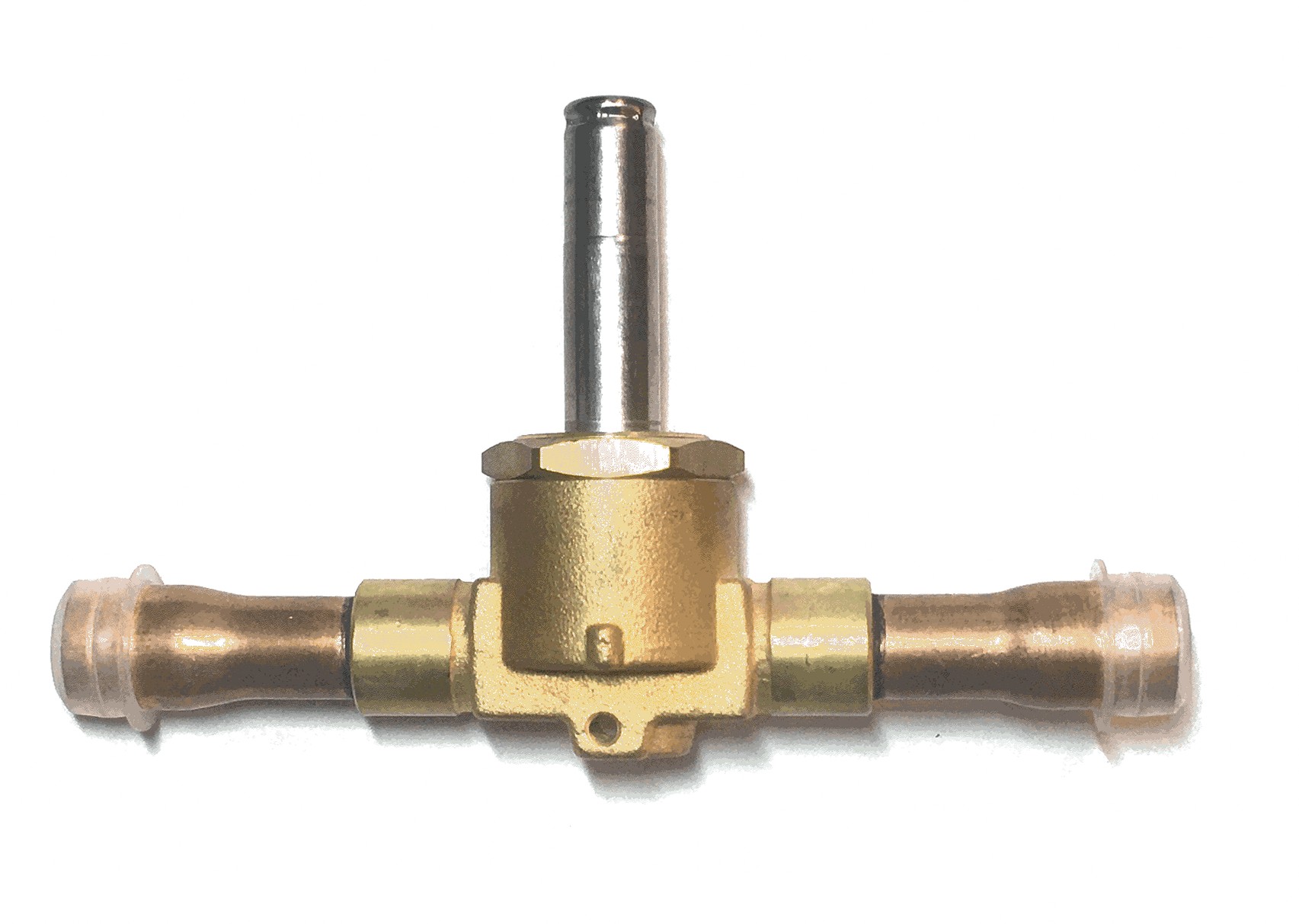

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ЗАКРЫТЫЙ, БЕЗ КАТУШКИ, ПОД ПАЙКУ ODS, 1028N/M10S
- Артикул: 1028N/M10S
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Прямое действие
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2 HF3 HF4 HM2 HM3 HM4 CM2
- Пропускная способность Kv (m3/h): 0,23
- Соединение пайка Ø Дюймы / мм: - / 10
Описание
Модель 1028N/M10S представляет собой нормально-закрытый соленоидный клапан прямого действия, поставляемый без катушки. Испытанные рабочие диапазоны включают температуру среды от −40 до +130 °C и максимальное рабочее давление до 50 бар; пропускная способность клапана характеризуется коэффициентом Kv порядка 0,23 м3/ч, что указывает на расчетную пригодность для малопроизводительных участков трубопровода.
Конструкция выполнена с возможностью пайки посредством ODS-соединения диаметром 10 мм, что предполагает интеграцию в медные или аналогичные сварные магистрали методом пайки/бразирования. Прямодействующий рабочий механизм обеспечивает открытие и закрытие без требования давления среды для срабатывания, а нормальное закрытое состояние предотвращает самопроизвольный проток при отсутствии питания. Клапан поставляется без котушки и рассчитан на совместную работу с сериями катушек HF2, HF3, HF4, HM2, HM3, HM4 и CM2.
Клапан рассчитан на применение в холодильных и кондиционирующих системах, в том числе в линиях жидкого хладагента, всасывающих участках и линиях горячего газа, а также в технологических цепях шоковой заморозки и системах охлаждения жидкостей, где требуется малый расход и герметичное закрытие при отключении питания. Совместимость с указанными типами катушек и пайкой Ø10 мм определяет его применение в компактных холодильных контурах и сервисных узлах промышленных систем.
