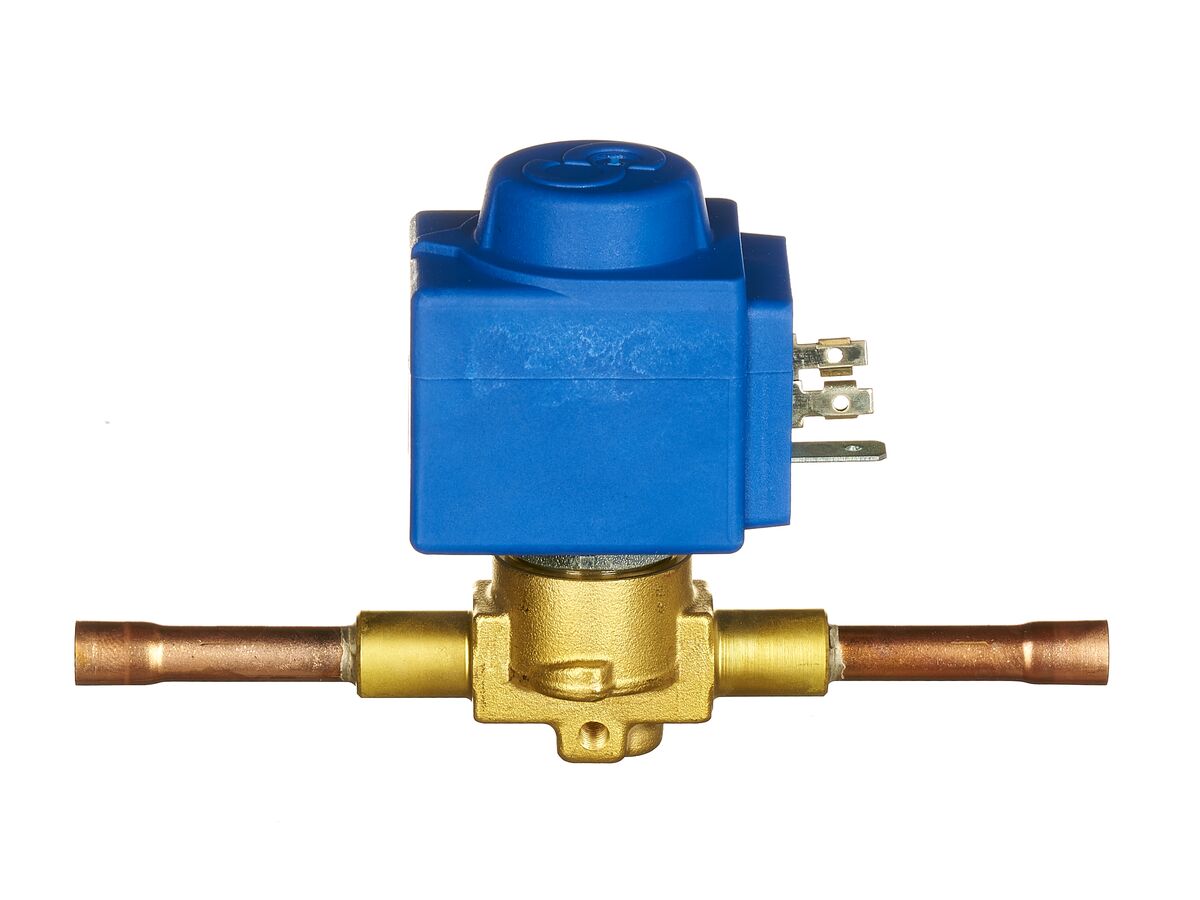

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 3/8" ODS 220-230V, 1028N/M10A6
- Артикул: 1028N/M10A6
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Прямое действие
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 0,23
- Соединение пайка Ø Дюймы / мм: - / 10
Описание
Соленоидный клапан с катушкой Castel реализован по принципу прямого действия и предназначен для управления потоками в холодильных контурах; электрическая катушка рассчитана на питание 220–230 В переменного тока, пропускная способность соответствует Kv ≈ 0,23 м3/ч, допускаемое рабочее давление достигает 50 бар, рабочий температурный диапазон изделия простирается от −40 до +130 °C, подключение выполняется через пайку с наружным диаметром порядка 3/8" (≈10 мм).
Конструктивно клапан выполнен как компактный узел прямого действия, в котором срабатывание электромагнитной катушки HF2 обеспечивает открытие/закрытие порта без использования дополнительных силовых механизмов; пайное соединение обеспечивает стационарный трубопроводный стык с минимальным риском утечек при правильном монтаже, что упрощает интеграцию в существующие трубопроводы с пайкой.
Технологии монтажа и эксплуатации включают применение стандартных паяльных процедур для трубопроводных соединений ODS, рассчитанных на эксплуатацию при повышенных давлениях и широком температурном диапазоне; конструкция и электрическая катушка соответствуют требованиям работы в условиях холодильных систем и допускают установку в средах, характерных для технических холодильных контуров.
Клапан предназначен для установки в жидкостных линиях, всасывающих линиях и магистралях горячего газа в системах холодоснабжения, шоковой заморозки, установках охлаждения жидкости и системах кондиционирования; монтаж требует пайки трубопроводов соответствующего наружного диаметра и соблюдения монтажных процедур, принятых для промышленных холодильных систем.
