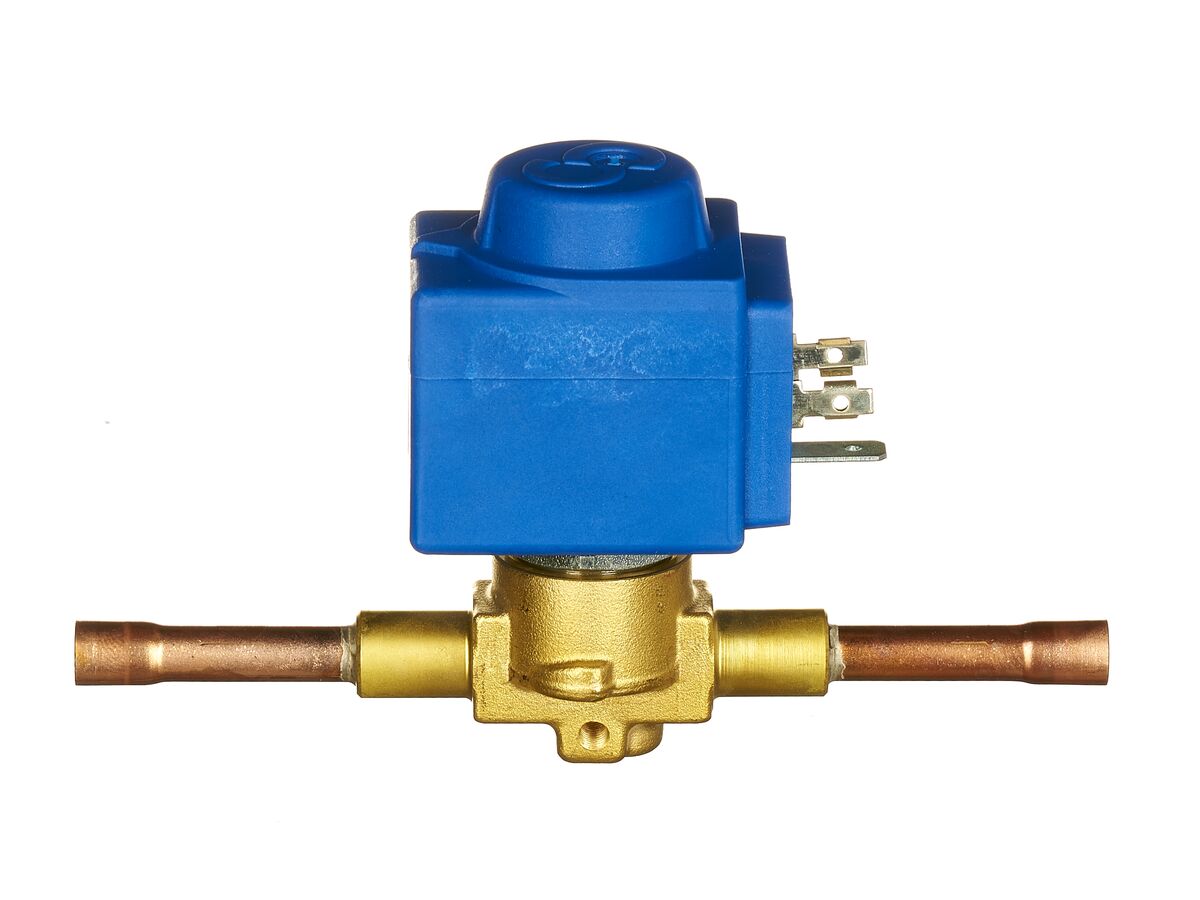

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 3/8" ODS 220-230V, 1028N/3A6
- Артикул: 1028N/3A6
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Прямое действие
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 0,23
- Соединение пайка Ø Дюймы / мм: 3/8" / -
Описание
Электромагнитный соленоидный клапан Castel модели 1028N/3A6 выполнен по принципу прямого действия; рассчитан на управление небольшими расходами рабочей среды с пропускной способностью примерно 0,23 м3/ч, допускает эксплуатацию в диапазоне температур от −40 до +130 °C и выдерживает рабочее давление до 50 бар. Пневмато‑гидравлический интерфейс реализован через пайку под условный диаметр 3/8". Катушка управления — тип HF2, рассчитана на питание в диапазоне 220–230 В.
Конструкция предполагает непосредственное перемещение запорного элемента под действием электромагнитного поля без использования дополнительных механических серводвигателей; монтаж выполняется в линиях жидкостного и всасывающего трактов, а также в трубопроводах горячего газа. Управление состоянием проходного сечения производится подачей/снятием питания катушки, что обеспечивает быстрое переключение без внешних элементов управления.
Применяется в системах холодоснабжения, включая шоковую заморозку, контуры охлаждения технологических жидкостей и системы кондиционирования воздуха; совместим с типовой медной трубной разводкой холодильных систем при пайке под 3/8" и предназначен для интеграции в установки, работающие в указанных температурно‑давленческих режимах.
