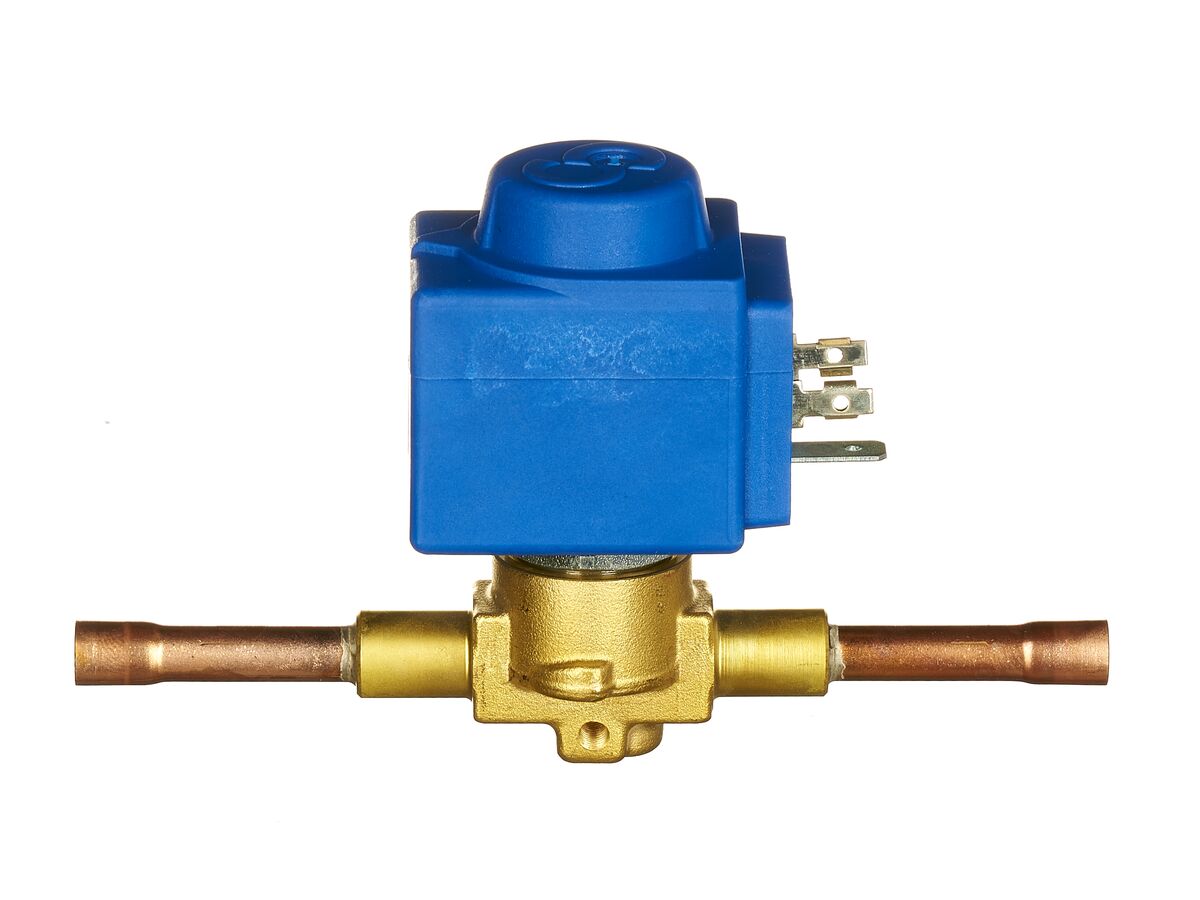

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ЗАКРЫТЫЙ, C КАТУШКОЙ 220 /230 В, ПОД ПАЙКУ ODS, 1028N/2A6.E
- Артикул: 1028N/2A6.E
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Прямое действие
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 0,23
- Соединение пайка Ø Дюймы / мм: 1/4" / -
Описание
Соленоидный клапан с нормально закрытой логикой работы выполнен по схеме прямого действия и предназначен для управления потоками в магистралях малого сечения; электромагнитная катушка типа HF2 рассчитана на питание 220–230 В переменного тока. Пропускная способность клапана соответствует Kv = 0,23 м3/h, рабочий температурный диапазон составляет −40 … +130 °C, а максимальное допустимое рабочее давление достигает 50 бар, что определяет область допустимых гидравлических и температурных нагрузок.
Конструктивно клапан реализован с прямым приводом, при котором исполнительный элемент перемещается без использования пилотных каналов, что обеспечивает независимость срабатывания от внешнего перепада давления. Исполнение «нормально закрыт» означает сохранение запертого состояния при отсутствии питания; присоединение к магистрали — пайка диаметром 1/4", что соответствует типоразмеру для малых трубопроводов холодильных систем. Катушка HF2 крепится к корпусу клапана и обеспечивает стандартное электрическое подключение в сетях 220–230 В.
Применение рассчитано на холодильные и кондиционирующие системы: установка в жидкостных и всасывающих линиях, в линиях горячего газа, в контурах шоковой заморозки и охлаждения жидкости. Низкая пропускная способность и пайковое присоединение делают клапан пригодным для систем с малыми расходами хладагента и компактной разводкой трубопроводов.
