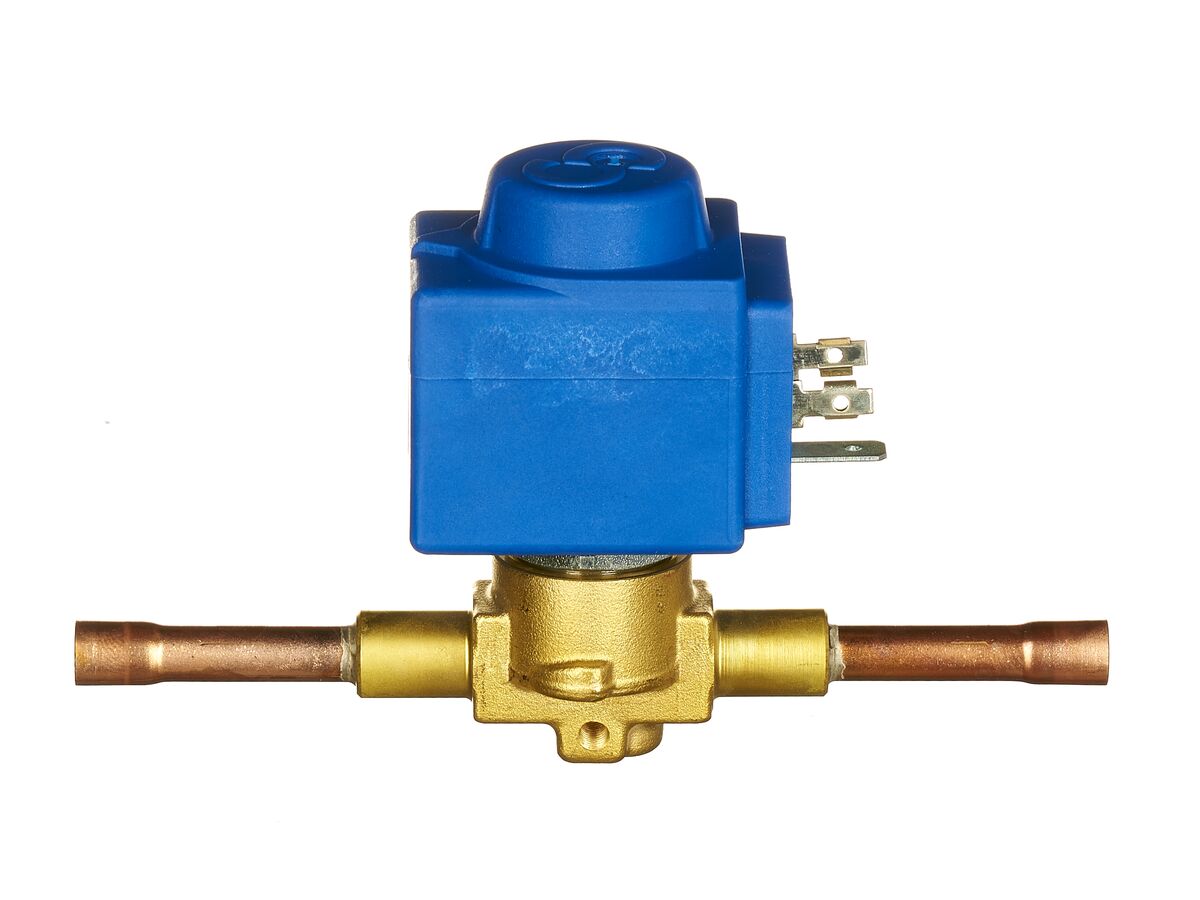

СОЛЕНОИДНЫЙ КЛАПАН С КАТУШКОЙ CASTEL Solenoid Valve 3/8" ODS 220-230V, 1028N/2A6
- Артикул: 1028N/2A6
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Прямое действие
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HF2
- Пропускная способность Kv (m3/h): 0,15
- Соединение пайка Ø Дюймы / мм: 1/4" / -
Описание
Соленоидный клапан прямого действия с электромагнитной катушкой рассчитан на управление потоком в трубопроводах холодоснабжения и системах кондиционирования без применения пилотных управляющих линий; рабочая способность клапана выражается коэффициентом пропускной способности Kv ≈ 0,15 м3/ч, что характеризует его применение в малопроходных ветвях и для точечного перекрытия потоков при высоком перепаде давления. Катушка исполнена в типоисполнении HF2 и рассчитана на питание переменным напряжением 220–230 В, а максимальное допустимое рабочее давление корпуса достигает 50 бар, что обеспечивает эксплуатацию в компрессорных и нагнетательных контурах с высокими давлением. Диапазон рабочих температур от −40 до +130 °C обеспечивает функционирование клапана в широком спектре промышленных климатических режимов и позволяет работать с горячим газом и охлаждающими средами при повышенных температурах.
Конструкция клапана выполнена как прямодействующая с электромагнитным приводом, что обеспечивает непосредственное открытие и закрытие седла под воздействием катушки без необходимости подпора из стороннего источника давления; монтаж предполагает пайку по ODS с номинальным наружным диаметром 1/4", обеспечивающим герметичное соединение в трубопроводах. Электрическая катушка выполнена как сменный узел, что упрощает техническое обслуживание и замену без демонтажа корпуса клапана, а конструктивная прочность корпуса и седла рассчитана на длительную эксплуатацию при указанном MWP.
Предусмотрено применение в системах холодоснабжения, в том числе в линиях жидкостного и всасывающего тракта, а также в магистралях горячего газа и установках шоковой заморозки; конструкция и температурно-давленное исполнение делают устройство совместимым с типовыми технологическими контурами торговых и пищевых предприятий, складских холодовых систем и промышленных кондиционеров. Параметры Kv и максимального давления позволяют интегрировать клапан в участки с ограниченными пропускными способностями и высокими нагрузками по давлению при соблюдении требований по монтажу и пайке.
