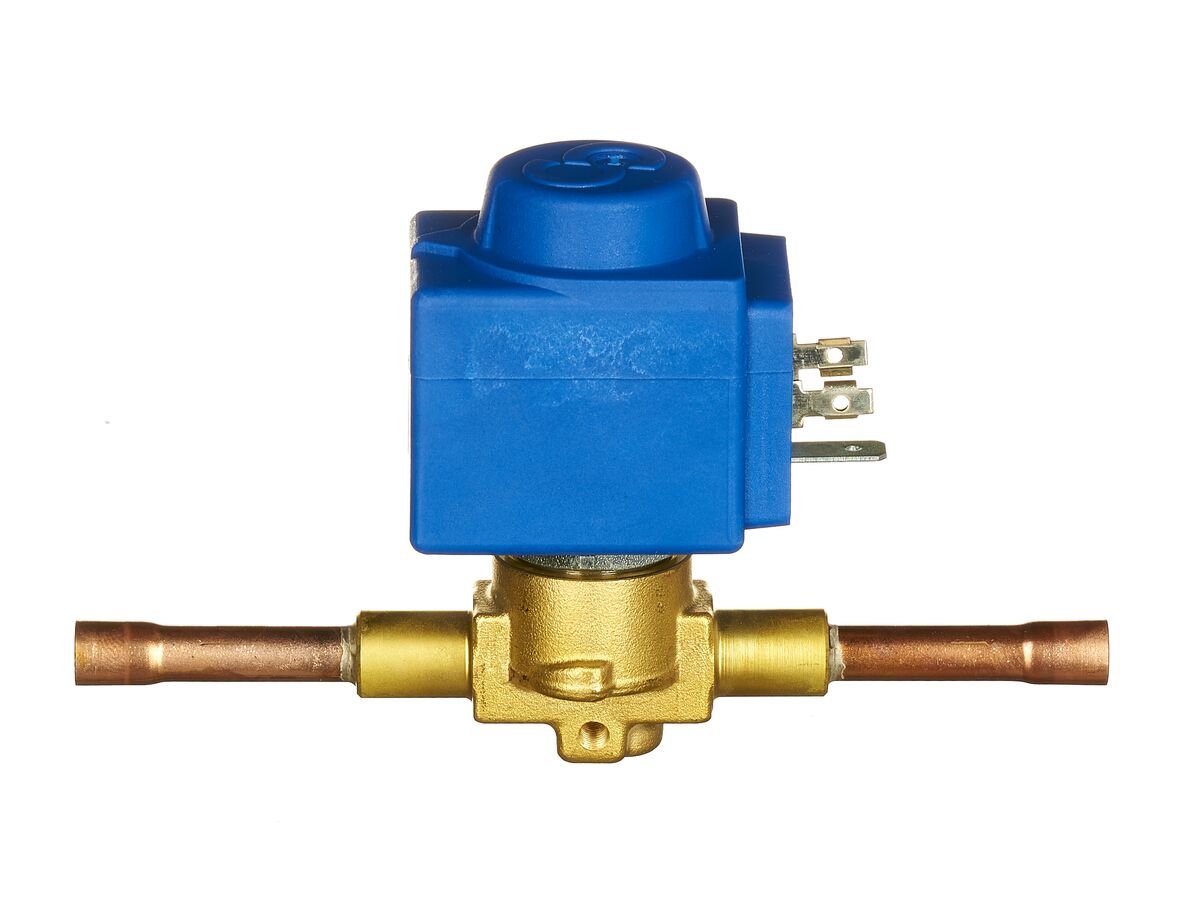

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ЗАКРЫТЫЙ, C КАТУШКОЙ 220 /230 В, ПОД ПАЙКУ ODS, 1028EX/2A6.E
- Артикул: 1028EX/2A6.E
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Прямое действие
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HM2(EX)
- Пропускная способность Kv (m3/h): 0,23
- Соединение пайка Ø Дюймы / мм: 1/4" / -
Описание
Соленоидный клапан нормального закрытого положения с прямым приводом предназначен для включения и отключения потока в холодильных магистралях; коэффициент пропускной способности Kv составляет примерно 0,23 м3/ч, предельное рабочее давление достигает 50 бар, а допустимый температурный диапазон эксплуатации охватывает значения от −40 °C до +130 °C.
Конструктивно клапан выполнен в нормально-закрытом исполнении с прямодействующим электромагнитным приводом, что обеспечивает работоспособность при низких перепадах давления и удобство монтажа в компактных участках трубопровода; электромагнитная катушка типа HM2(EX) рассчитана на питание сети 220–230 В и монтируется на корпус клапана, соединение под пайку выполнено под ODS-диаметр 1/4".
Технологически предусмотрено применение пайки по ODS для получения герметичных, прочных соединений в системах с хладагентами; исполнение катушки с маркировкой (EX) указывает на конструктивные особенности, учитывающие требования к электроприводу в специфических рабочих средах, а прямодействующая архитектура запирающего узла упрощает обслуживание и замену.
Клапан предназначен для установки в жидкостных линиях, всасывающих трубопроводах и линиях горячего газа в системах холодоснабжения, шоковой заморозки, системах охлаждения жидкости и кондиционирования, соответствует требованиям к компонентам холодильных контуров с использованием пайки ODS и типовой геометрии 1/4" подключения.
