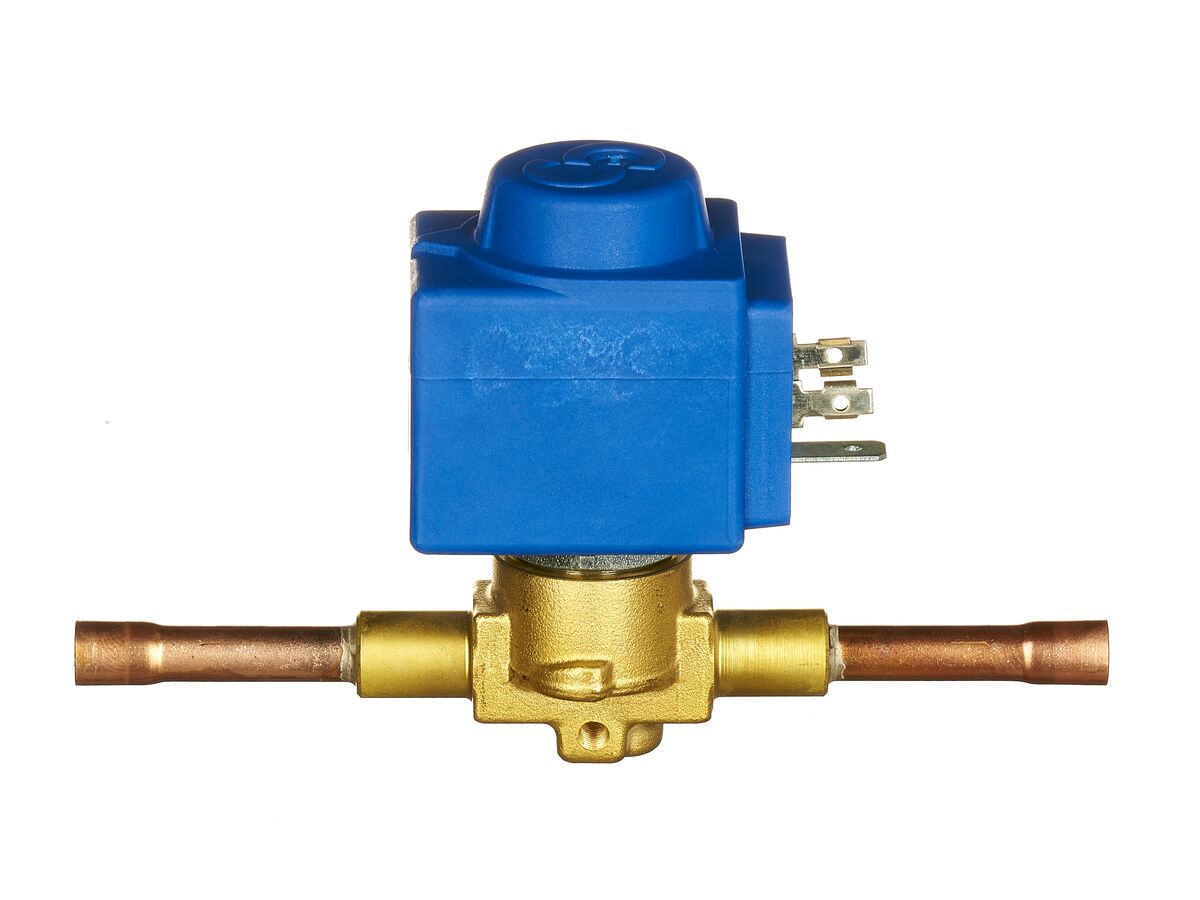

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ЗАКРЫТЫЙ, C КАТУШКОЙ 220 /230 В, ПОД ПАЙКУ ODS, 1028EX/2A6
- Артикул: 1028EX/2A6
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Прямое действие
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 50
- Тип Катушки: HM2(EX)
- Пропускная способность Kv (m3/h): 0,15
- Соединение пайка Ø Дюймы / мм: 1/4" / -
Описание
Нормально‑закрытый соленоидный клапан прямого действия предназначен для электрического управления перекачиваемыми средами в трубопроводах; заявленная пропускная способность соответствует Kv ≈ 0,15 м3/h, допустимое рабочее давление — до 50 бар, диапазон рабочих температур от −40 °C до +130 °C. Электромагнитная катушка исполнена по типу HM2(EX) и рассчитана на питание 220–230 В.
Конструкция клапана рассчитана на пайку в трубопровод (ODS‑соединение) с наружным диаметром 1/4", что обеспечивает интеграцию в магистрали методом сварки/пайки. Принцип прямого действия предусматривает управление с помощью самой катушки без применения пилотных схем; в отсутствие напряжения седло клапана удерживается в закрытом положении.
Клапан предназначен для монтажа в жидкостных и всасывающих линиях, а также в трубопроводах горячего газа систем холодоснабжения, шоковой заморозки, технологического охлаждения и кондиционирования. Эксплуатационные ограничения включают указанные пределы давления и температуры, а также требование совместимости с пайкой ODS Ø 1/4".
