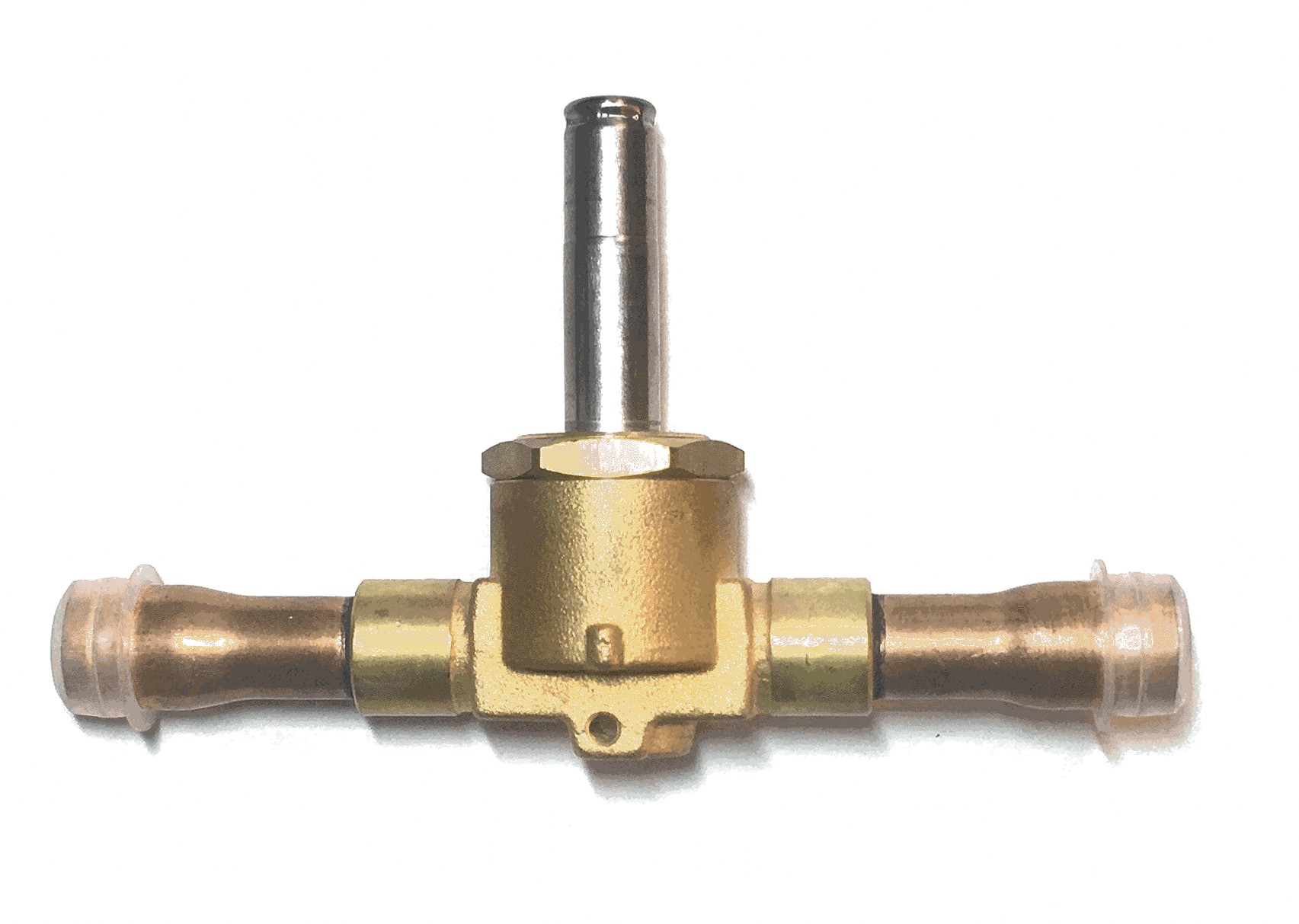

НОРМАЛЬНО-ЗАКРЫТЫЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН, МЕДНЫЕ ПАТРУБКИ ODS, БЕЗ КАТУШКИ (1028EL/M10S)
- Артикул: 1028EL/M10S
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Прямое действие
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 60
- Тип Катушки: HF3 (HM3)
- Пропускная способность Kv (m3/h): 0,23
- Соединение пайка Ø Дюймы / мм: - / 10
Описание
Электромагнитный клапан нормально закрытого типа с прямым действием, предназначенный для управления потоком рабочей среды в трубопроводах. Допускаемая рабочая температура от −40 до +130 °C и максимальное рабочее давление до 60 бар определяют область применения в средах с высокими перепадами давления и широким температурным диапазоном; требуется установка отдельной исполнительной катушки типа HF3 (HM3), так как изделие поставляется без катушки. Пропускная способность клапана соответствует Kv 0,23 м3/ч, что отражает рассчитанную величину расхода при стандартных условиях гидравлических потерь.
Конструктивно клапан выполнен с медными патрубками типа ODS, рассчитанными на пайку к трубам по наружному диаметру 10 мм, что обеспечивает надежность соединения в медных холодильных магистралях. Механизм прямого действия обеспечивает срабатывание без дополнительных гидравлических усилий, а нормальное закрытое состояние исключает протекание среды при отсутствии электрического воздействия.
В конструкции используются медные патрубки, обеспечивающие корректную технологическую пайку к медным коммуникациям; применение ODS-исполнения упрощает монтаж в стандартных холодильных системах. Наличие отдельной монтажной платформы для катушки типа HF3 (HM3) позволяет применять сертифицированные катушки с требуемыми электрическими параметрами без изменения узла клапана.
Клапан предназначен для использования в холодильных и климатических контурах с медными трубопроводами диаметром 10 мм, в том числе в коммерческом и промышленном холодильном оборудовании, системах распределения хладагента и местах, где требуется электромагнитное перекрытие потока в пределах указанных давления и температур.
