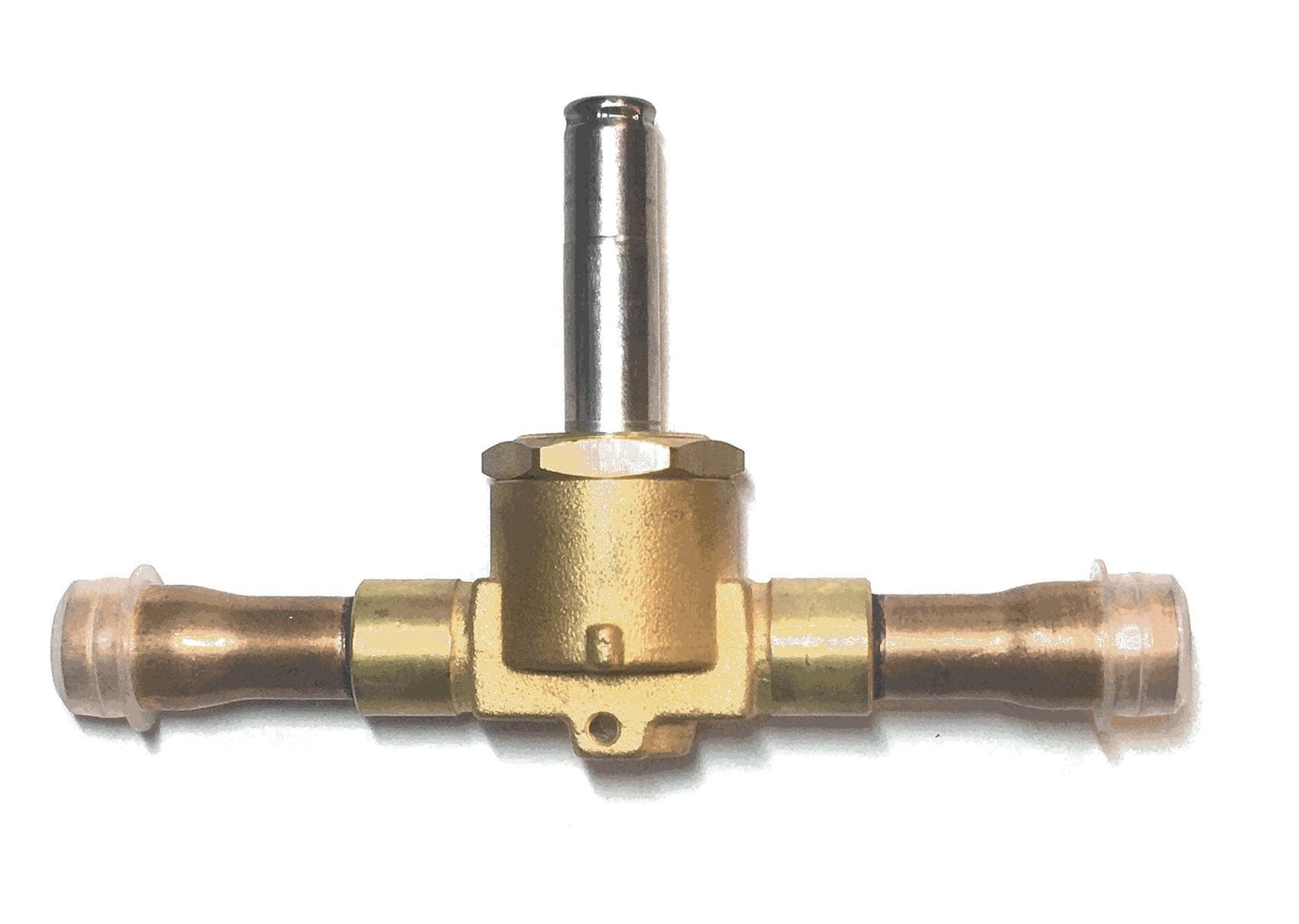

НОРМАЛЬНО-ЗАКРЫТЫЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН, МЕДНЫЕ ПАТРУБКИ ODS, БЕЗ КАТУШКИ (1028EL/2S.E)
- Артикул: 1028EL/2S.E
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Прямое действие
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 60
- Тип Катушки: HF3 (HM3)
- Пропускная способность Kv (m3/h): 0,23
- Соединение пайка Ø Дюймы / мм: 1/4" / -
Описание
Электромагнитный нормально закрытый клапан прямого действия разработан для применения в холодильных контурах и рассчитан на эксплуатацию в широком температурном диапазоне от −40 до +130 °C; максимальное рабочее давление конструкции составляет 60 бар, пропускная способность по Kv равна 0,23 м3/ч. Изделие поставляется без электромагнитной катушки и совместимо с катушками типа HF3 (HM3); единица фасуется по 24 штуки в упаковке. Производитель — Castel.
Корпусная компоновка предусматривает медные патрубки ODS для пайки диаметром 1/4 дюйма, что обеспечивает прямое подключение к медным трубопроводам методом пайки. Нормально закрытый исполнительный элемент с прямым приводом выполнен таким образом, чтобы при отсутствии питания обеспечивать перекрытие потока, при подключении соответствующей катушки — оперативное переключение проходного сечения.
В конструкции используются медные соединительные патрубки для получения надежного паяного соединения в холодильно-климатических системах; гидравлические элементы и узел сальникового/запорного механизма (при условии монтажа катушки) рассчитаны на указанные рабочие параметры по давлению и температуре. Техническая компоновка допускает модульную установку электромагнитной катушки типа HF3 (HM3) на штатный фланец/посадочное место.
Применение предполагается в промышленных и коммерческих холодильных системах с медной трубопроводной разводкой и необходимостью герметичных пайных соединений; совместим с типовыми средами холодильной техники при рабочих давлении и температуре, соответствующих указанным характеристикам, и с электромагнитными катушками HF3 (HM3) для организации дистанционного управления потоком.
