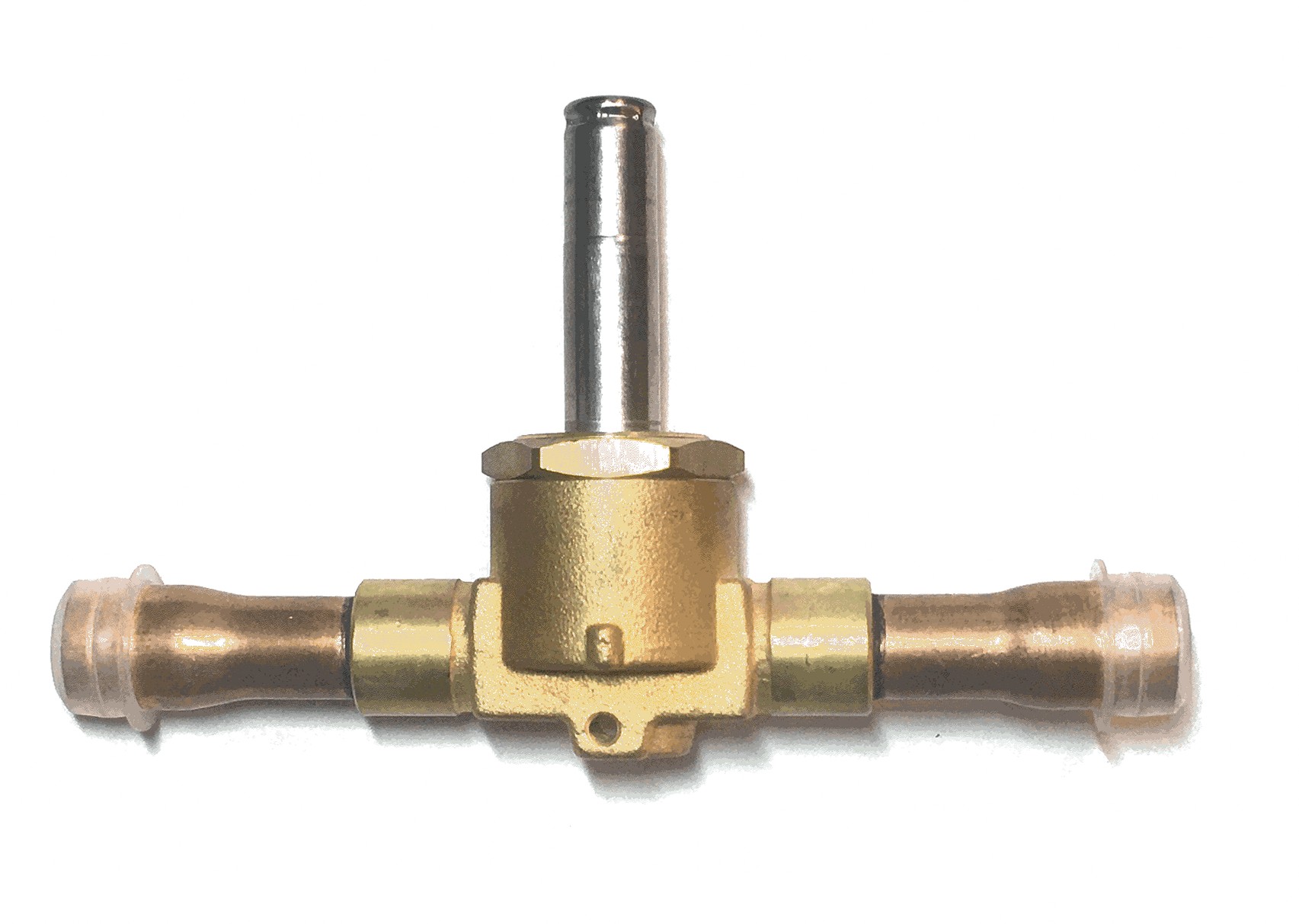

НОРМАЛЬНО-ЗАКРЫТЫЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН, МЕДНЫЕ ПАТРУБКИ ODS, БЕЗ КАТУШКИ (1028EL/2S)
- Артикул: 1028EL/2S
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Прямое действие
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 60
- Тип Катушки: HF3 (HM3)
- Пропускная способность Kv (m3/h): 0,15
- Соединение пайка Ø Дюймы / мм: 1/4" / -
Описание
Нормально-закрытый электромагнитный клапан прямого действия рассчитан на эксплуатацию в широком температурном диапазоне от −40 до +130 °C и рабочее давление до 60 бар; пропускная способность характеризуется коэффициентом Kv 0,15 м3/ч, что указывает на применение в системах с малым расходом рабочей среды.
Конструкция выполнена с медными патрубками для пайки по наружному диаметру (ODS), рассчитанными под соединение 1/4", механизм клапана реализован по схеме прямого действия, при которой электромагнит непосредственно воздействует на рабочее седло; изделие поставляется без катушки и рассчитано на установку катушек типов HF3 (HM3).
В узлах присоединения применены медные элементы, обеспечивающие технологию паяного соединения ODS; совместимость с катушками HF3/HM3 обеспечивает унификацию электромагнитной части и упрощает интеграцию в существующие агрегаты холодильной техники.
Предназначен для использования в холодильных и климатических системах с небольшими расходами хладагента и высокими требованиями к давлению; монтаж предполагается посредством пайки к трубопроводам Ø 1/4", при этом отсутствие встроенной катушки требует подбора соответствующей электромагнитной части перед вводом в эксплуатацию.
