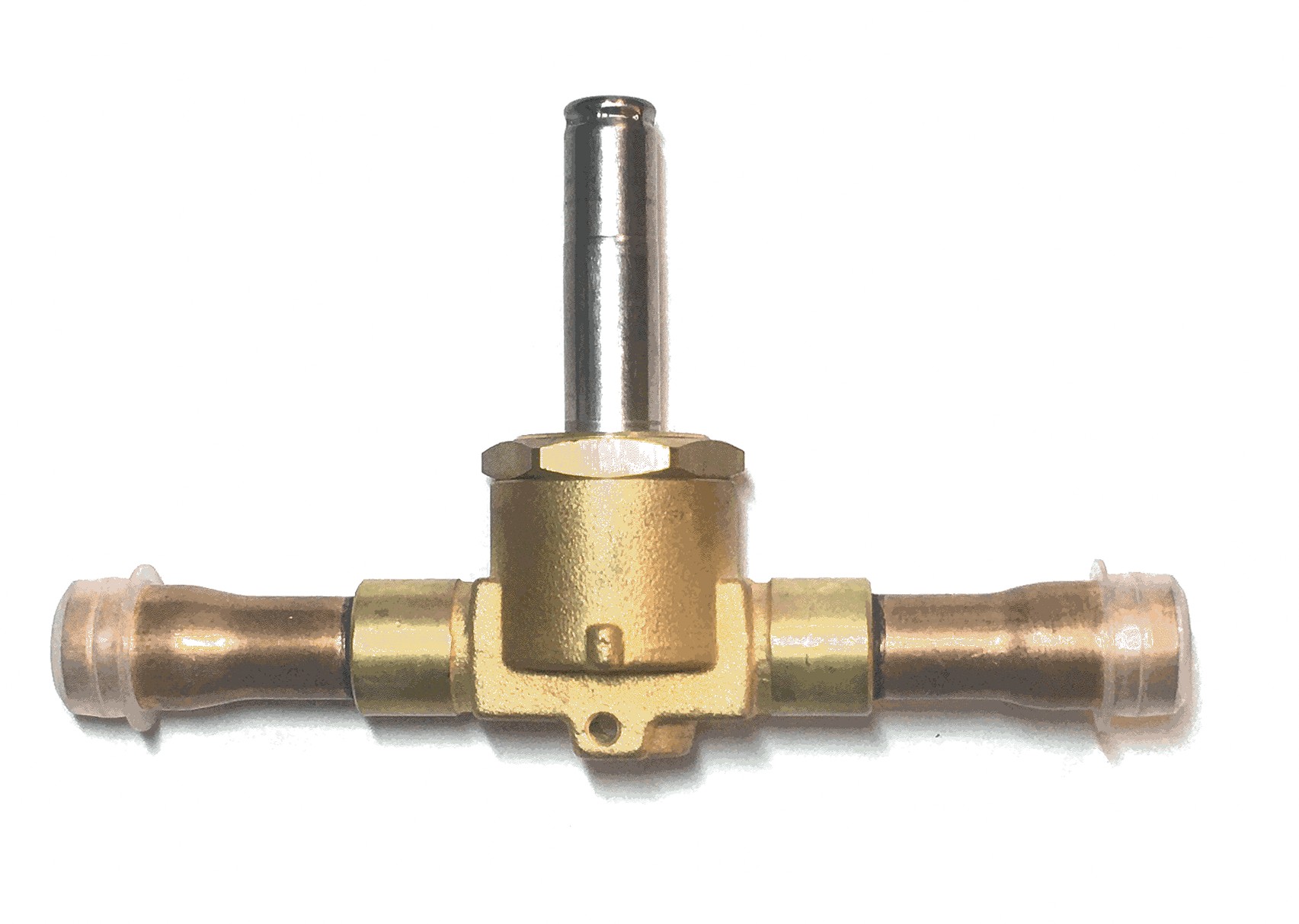

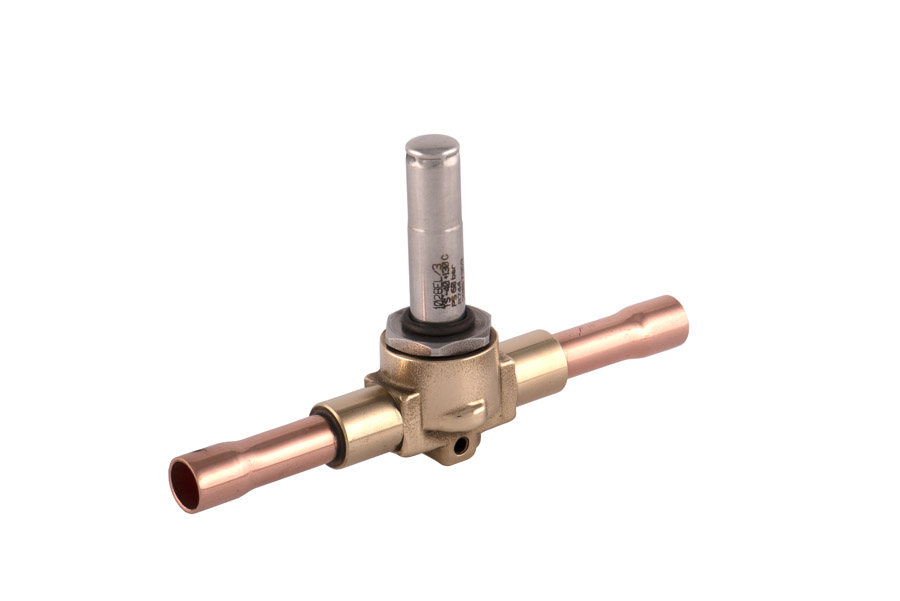

СОЛЕНОИДНЫЙ КЛАПАН НОРМАЛЬНО-ЗАКРЫТЫЙ, БЕЗ КАТУШКИ, ПОД ПАЙКУ ODS, 1028/3S
- Артикул: 1028/3S
- Бренд: Castel
- Количество штук в упаковке: 24
- Принцип действия: Прямое действие
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +110
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HF2 HF3 HF4 HM2 HM3 HM4 CM2
- Пропускная способность Kv (m3/h): 0,23
- Соединение пайка Ø Дюймы / мм: 3/8" / -
Описание
Соленоидный клапан нормально-закрытого типа без установленной катушки, выполненный по принципу прямого действия, рассчитан на пропускную способность около 0,23 м³/ч; рабочий температурный диапазон составляет приблизительно от −35 до +110 °C, максимально допустимое рабочее давление — 45 бар; подключение к трубопроводу предусмотрено под пайку по ODS с условным диаметром 3/8".
Конструкция клапана предусматривает исполнение для монтажа в жидкостных и всасывающих линиях, включая участки горячего газа; схема напрямую действующего запорного органа обеспечивает открытие при подаче электрического управления и удержание в закрытом состоянии при отсутствии питания; изделие поставляется без катушки управления, что позволяет использовать совместимые типоисполнения катушек.
В технологическом исполнении применён посадочный интерфейс ODS для пайки, обеспечивающий надежное герметичное соединение в холодильных контурах; интерфейс для присоединения катушки совместим с сериями HF2, HF3, HF4, HM2, HM3, HM4 и CM2, что обеспечивает возможность замены или установки соответствующих электромагнитных модулей.
Рекомендуемая область применения включает системы холодоснабжения, установки шоковой заморозки, контуры охлаждения жидкости и системы кондиционирования, где требуется управление потоком в малопроходных линиях и работа в условиях повышенного давления и широкого температурного диапазона; совместимость с типовыми катушками и ODS-соединением упрощает интеграцию в стандартные холодильные и климатические схемы.
