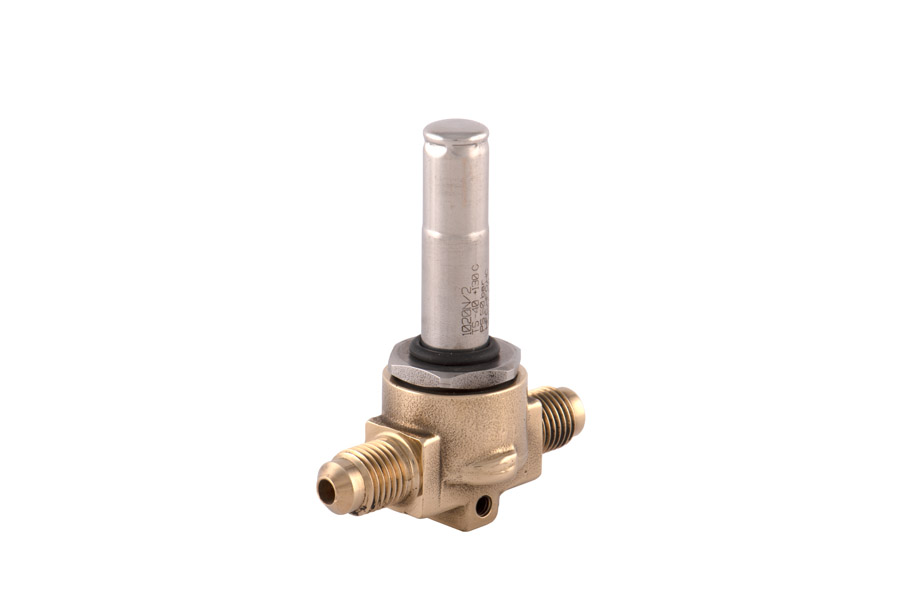

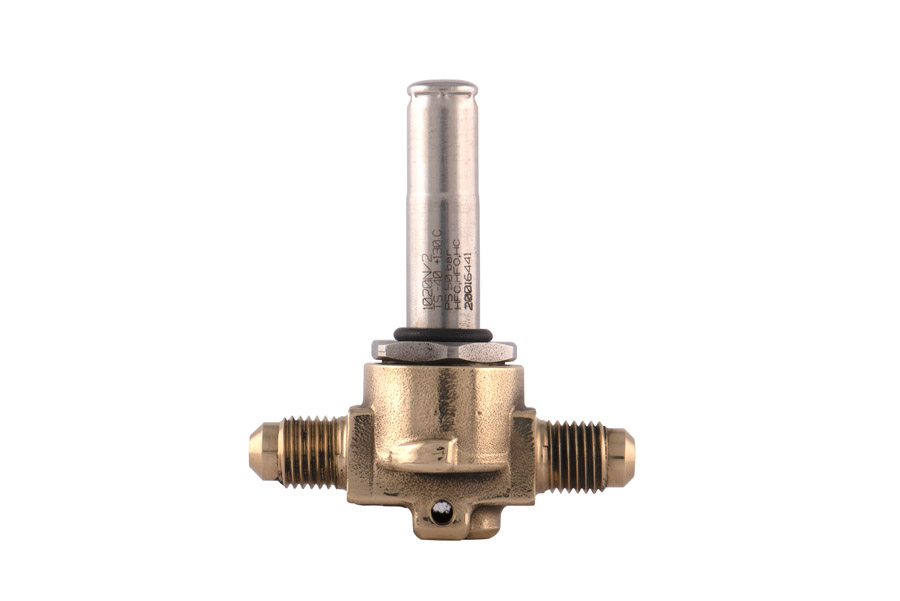

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL Solenoid Valve 3/8" Flare w/o Coil, 1020/3S
- Артикул: 1020/3S
- Бренд: Castel
- Количество штук в упаковке: 18
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" SAE
- Принцип действия: Прямое действие
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +110
- Максимальное рабочее давление MWP Бар: 45
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/8" SAE
- Тип Катушки: HF2 HF3 HF4 HM2 HM3 HM4 CM2
- Пропускная способность Kv (m3/h): 0,23
Описание
Соленоидный клапан прямого действия рассчитан на эксплуатацию при температуре среды от −35°C до +110°C и выдерживает рабочее давление до 45 бар; пропускная способность соответствует коэффициенту Kv ≈ 0,23 м3/ч, что определяет его пропускную способность в малопроходных участках холодильных и технологических контуров. Выпускная и входная присоединительные резьбы выполнены по SAE 3/8" (flare), модель поставляется без катушки и требует установки соответствующей электромагнитной катушки для управления.
Конструктивно клапан реализован по принципу прямого действия: электромагнитный привод при установке катушки непосредственно перемещает запорный элемент, обеспечивая открытие и закрытие протока без использования дополнительного пилотного давления. Наличие симметричных присоединений SAE 3/8" облегчает интеграцию в линии жидкого фреона, всасывающие магистрали и линии горячего газа; выполнение без интегрированной катушки позволяет выбирать тип катушки в зависимости от требований к электрическому управлению и условиям монтажа.
Применение типично для систем холодоснабжения, включая шоковую заморозку, технологическое охлаждение жидкости и системы кондиционирования, где необходимы компактные соленоидные запорные устройства для небольших проходов и высокое допустимое рабочее давление. Для комплектации и управления возможна установка катушек серий HF2, HF3, HF4, HM2, HM3, HM4 и CM2 в зависимости от требуемых электрических и монтажных характеристик.
