Соленоидные клапаны

В разделе собраны электромагнитные клапаны для коммерческого и промышленного холода, которые устанавливают на жидкостные линии, линии всасывания и нагнетания. Типовые задачи: автоматическая отсечка хладагента, насосная откачка перед остановом компрессора, управление подачей жидкости на испарители, а также включение и отключение участков трубопровода по сигналу автоматики.

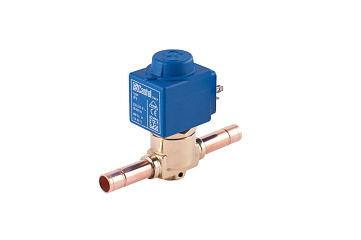

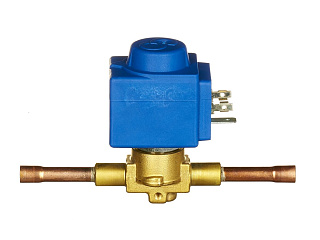

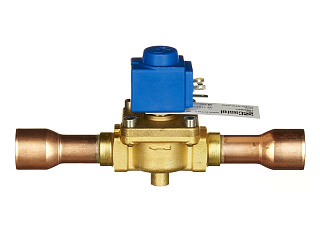

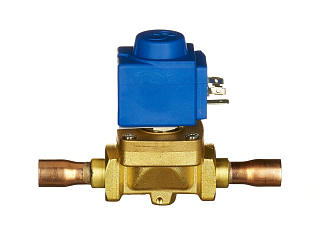

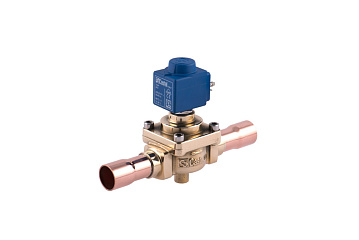

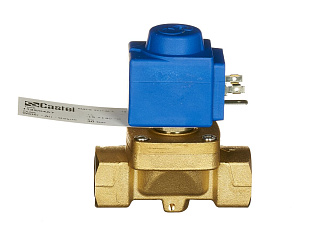

В ассортименте представлены решения разных производителей, включая линейки Castel, Ридан и Danfoss серии EVR, а также позиции GMC и соленоидные клапаны с катушкой OFFENWANGER. Доступны исполнения с мембранным и поршневым исполнительным механизмом, с присоединением под пайку и с резьбовым подключением.

• Максимальное рабочее давление MWP в каталоге подбирается по классам 15, 30, 45, 50 и 60 бар.
• Пропускная способность Kv доступна в широком диапазоне, в том числе для малых расходов и для магистралей.
• Присоединения под пайку по наружному диаметру трубы представлены размерами 10, 12, 16, 22, 28, 35 и 42 мм, также встречаются резьбовые размеры от 1 4 до 2 1 8 дюйма.

Нормально закрытое исполнение используется чаще всего: без питания клапан перекрывает поток и открывается при подаче напряжения на катушку. Это базовый вариант для жидкостной линии и схем насосной откачки, когда важно гарантированно закрыть подачу хладагента при останове оборудования или аварийном отключении питания.

Нормально открытое исполнение применяют, когда по логике безопасности требуется сохранять проток без питания, либо когда клапан работает как байпасный элемент. Важно заранее проверить, что выбранная схема управления соответствует требованиям технологического процесса и режимам оттайки, остановки и перезапуска установки.

При подборе уточните, нужен ли ручной перевод в открытое положение для пусконаладки и сервиса, а также допустимые температуры среды и газа в месте установки.

Размер подбирают не только по присоединению трубопровода, но и по требуемому расходу, перепаду давления и режиму работы. Для корректного выбора нужны исходные данные: тип линии, хладагент, расчетный расход, рабочие давления и температуры, а также фактический наружный диаметр труб и тип соединения.

• Для пайки ориентируйтесь на наружный диаметр трубы, в каталоге встречаются варианты 10, 12, 16, 22, 28, 35 и 42 мм.
• Для резьбовых подключений доступны типоразмеры от 1 4 до 2 1 8 дюйма, включая популярные 3 8, 1 2, 5 8, 3 4, 7 8, 1 1 8 и 1 5 8 дюйма.
• Если проект задан в дюймах, заранее согласуйте стандарт присоединения и необходимость переходников, чтобы исключить монтажные напряжения и лишние местные сопротивления.

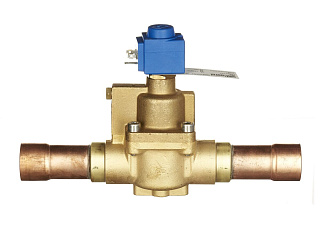

Когда требуется крупный проход, например 1 1 2 дюйма и выше, дополнительно проверьте тип клапана и требования к минимальному перепаду давления для сервоуправляемых исполнений.

Серия EVR в каталоге представлена как нормально закрытые клапаны прямого действия или с внешним управлением для жидкостных линий, линий всасывания и нагнетания холодильных систем на фторсодержащих хладагентах. Это удобное решение для типовых схем холодоснабжения и кондиционирования, когда нужен надежный отсечной орган с понятной логикой управления.

При выборе конкретного типоразмера EVR 3, EVR 6 или EVR 10 сопоставляют присоединение, расчетный расход и перепад давления. Для сервоуправляемых исполнений важно обеспечить минимальный перепад давления на клапане, иначе открытие может быть нестабильным в отдельных режимах.

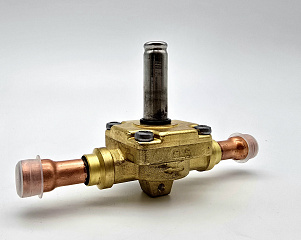

Часть позиций поставляется как комплект, а часть как отдельные элементы: корпус клапана, катушка и при необходимости фланцы. Это помогает точнее подобрать питание катушки и упростить сервис в эксплуатации.

MWP это максимально допустимое рабочее давление клапана в составе системы. Kv это коэффициент пропускной способности, который используют для подбора по расходу и расчетному перепаду давления. Оба параметра нужно рассматривать вместе с условиями эксплуатации: температурой, типом хладагента, фазой на участке линии и режимами запуска и оттайки.

В каталоге предусмотрены исполнения с MWP до 60 бар и варианты с разной Kv от малых значений для точной отсечки до решений для магистралей. Для проектов с высокими давлениями и горячим газом проверяйте не только MWP, но и допустимую температуру газа и ресурс по циклам срабатывания.

Если требуется быстрый предварительный подбор под ТЗ, подготовьте данные по трубопроводу, расчетной производительности и хладагенту. Специалисты «СканРеф» помогут сопоставить требования с конкретными артикулами и исполнениями.

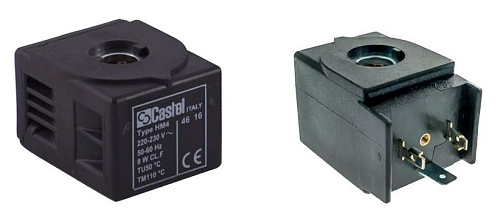

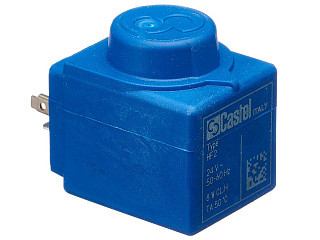

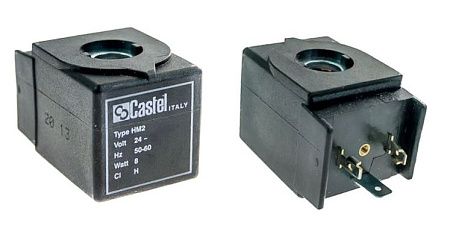

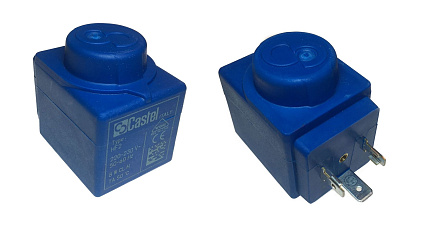

На странице категории представлены клапаны с катушками для переменного и постоянного тока, что позволяет согласовать питание с шкафом управления и требованиями объекта. При подборе катушки важно учесть напряжение, тип тока, потребляемую мощность, класс защиты и условия установки в холодильной машине или на объекте.

• Для влажных и загрязненных зон выбирайте катушки с повышенной степенью защиты и герметичным разъемом.
• Проверьте допустимую температуру среды и окружающего воздуха, чтобы не получить перегрев и ложные отказы.

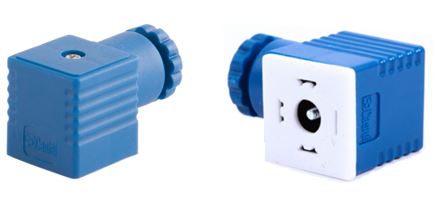

• Если клапан предполагается менять без вскрытия трубопровода, заранее согласуйте совместимость катушки и корпуса, а также наличие ответного коннектора.

В каталоге встречаются исполнения, рассчитанные на высокие давления и интенсивную работу, например клапаны с MWP 60 бар и защитой катушки IP65. Если в проекте фигурируют промышленные клапаны Danfoss серии EV220B для нейтральных сред, их подбор выполняют отдельно по среде, диапазону давления и присоединениям, а для фреоновых линий обычно выбирают решения холодильного назначения.

Для надежной работы важно обеспечить чистоту трубопровода и правильное положение клапана по направлению потока. Перед монтажом удаляют окалину и загрязнения, а при пайке защищают корпус клапана от перегрева и не допускают попадания припоя внутрь седла.

• На жидкостной линии обычно предусматривают Фильтры-осушители перед соленоидным клапаном, чтобы снизить риск залипания и износа.
• Для удобства сервиса и изоляции участков трубопровода закладывают запорную арматуру, включая Шаровые вентили на ключевых узлах.
• Чтобы исключить обратный переток и паразитные режимы, в отдельных схемах применяют Обратные клапаны, а режим подачи хладагента на испаритель согласуют с настройками регулирующей арматуры.

Если соленоидный клапан работает совместно с дозирующим органом, заранее проверьте согласование по рабочим режимам с Терморегулирующими вентилями и настройками автоматики, чтобы избежать колебаний давления и нестабильности перегрева.

В карточках товаров обычно размещаются основные характеристики и доступные файлы, например инструкции и технические описания, что удобно для подготовки проектной документации и согласования с сервисной службой. По запросу можно подобрать замены по присоединению, MWP, Kv и типу питания, а также согласовать комплектацию, если клапан поставляется раздельными элементами.

«СканРеф» работает с поставками в Санкт-Петербурге и отправкой по России. Для ускорения закупки возможна оплата по ссылке с получением в офисе в день оформления, а для оптовых и постоянных клиентов предусмотрены специальные условия и скидки.

Если нужно подобрать клапаны под ТЗ или спецификацию, удобнее сразу указать тип линии, хладагент, присоединение, требуемые давления и питание катушки. Это позволяет сократить время согласования и избежать ошибок на стадии монтажа.
