Спиральный холодильный компрессор, это компрессор объемного действия, который сжимает хладагент за счет взаимодействия двух спиралей, одной неподвижной и одной орбитальной. В холодильной и климатической технике он часто становится ключевым узлом, от которого зависят энергопотребление, стабильность температур, ресурс оборудования и риск простоев.

Материал ориентирован на руководителей предприятий и менеджеров по закупкам. Здесь разберем устройство и работу спирального компрессора понятным языком, покажем, какие преимущества вы действительно покупаете, какие ограничения важно заложить в проект, и какие вопросы стоит задать поставщику и интегратору. Если вы подбираете оборудование под объект, можно сразу посмотреть ассортимент в каталоге Сканреф, раздел «Спиральные компрессоры».

Термины и принцип действия спирального компрессора

Спиральный компрессор относится к объемным компрессорам, где давление растет из за уменьшения объема замкнутых полостей с газом. В отличие от динамических компрессоров, здесь нет разгона потока крыльчаткой, сжатие происходит внутри рабочих полостей, которые формируют две спирали.

Ключевое понятие, спиральный блок. Это узел, где две спирали образуют серповидные газовые полости, их часто называют «карманы». Одна спираль закреплена неподвижно, другая совершает орбитальное движение по эксцентрику. В процессе орбитального движения полости перемещаются к центру и уменьшаются в объеме, поэтому давление растет.

Есть типовые ожидания, которые важно сразу скорректировать. Во первых, в большинстве холодильных и климатических применений компрессор не является безмасляным, масло участвует в смазке и теплоотводе, а режим масла, часть надежности. Во вторых, спиральный компрессор не «иммунен» к жидкому хладагенту, длительный возврат жидкости и жидкостный удар остаются ключевыми рисками, которые снимают грамотным проектированием и защитами. В третьих, для многих герметичных моделей практический сценарий сервиса, это не «капремонт», а агрегатная замена с обязательным устранением первопричины отказа.

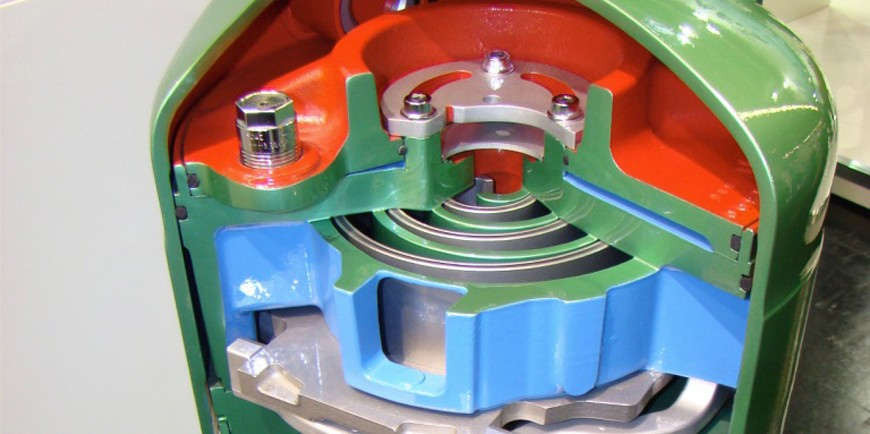

Устройство спирального компрессора и спирального блока

С точки зрения закупки важно понимать, что надежность определяется не только брендом компрессора, но и тем, как компрессор «встроен» в систему. Сам компрессор состоит из спирального блока, электродвигателя с приводом, корпуса с масляной системой, а также внутренних каналов всасывания и нагнетания.

Спиральный блок включает неподвижную спираль, орбитальную спираль, эксцентрик на валу, а также механизм, который не дает орбитальной спирали проворачиваться. Хладагент обычно поступает в зону всасывания на внешнем радиусе спиралей, а выход сжатого газа происходит через центральный нагнетательный порт. В ряде конструкций на нагнетании применяют обратный клапан, чтобы снизить обратный поток и риск обратного проворота при останове.

Масло в компрессоре не просто «смазка». Оно влияет на ресурс подшипников и механики, помогает отводить тепло, а также участвует в герметизации и стабильности работы. Поэтому в реальных проектах надежность «покупается» вместе с решениями по возврату масла, чистоте контура и защитам. Для комплексного подбора узлов и совместимости логично смотреть компрессоры в контексте всего раздела «Компрессорное оборудование».

Как работает спиральный компрессор, принцип работы в холодильной установке

Принцип работы спирального компрессора удобно представить как непрерывный цикл, где одновременно идут всасывание, перенос и сжатие в разных полостях.

На этапе всасывания газообразный хладагент входит во внешнюю зону спиралей. Две спирали формируют замкнутые серповидные полости. Далее орбитальная спираль смещается по траектории, полости начинают «мигрировать» к центру спирального блока. По мере движения к центру объем каждой полости уменьшается, и давление растет, это и есть внутреннее сжатие. Когда полости достигают центральной зоны, сжатый газ выходит через нагнетательный порт и далее поступает в контур на конденсатор.

Практически важный нюанс, встроенная степень сжатия. Спиральный блок имеет конструктивно заданную характеристику внутреннего сжатия, поэтому максимальная эффективность достигается на расчетных режимах. Если система часто работает далеко от расчетных температур кипения и конденсации, эффективность и тепловые режимы могут ухудшаться, и это нужно учитывать при выборе модели и стратегии регулирования.

За счет непрерывности процесса спиральные компрессоры обычно дают более ровный профиль нагнетания, меньшие пульсации и вибрации по сравнению с поршневыми решениями. Это положительно влияет на акустику, ресурс трубопроводов и стабильность регулирования в установке.

Виды и конструкции спиральных компрессоров, варианты регулирования производительности

Для закупки и проектирования полезно классифицировать спиральные компрессоры по тому, как они управляют производительностью и как ведут себя на переменной нагрузке.

По сервисной модели в HVAC и коммерческом холоде чаще встречаются герметичные решения, где двигатель и механика находятся в герметичном корпусе. Плюс, меньше рисков утечек и компактность. Ограничение, ремонт чаще агрегатный. Полугерметичные варианты встречаются реже и обычно выбираются под задачи, где критична обслуживаемость и требования проекта это оправдывают.

По регулированию производительности чаще всего встречаются три подхода. Первый, фиксированная скорость, простая автоматика и ниже стартовый бюджет, но на переменной нагрузке возрастает число пусков и остановов, что ухудшает энергоэффективность и ресурс. Второй, инверторные решения, частотное управление скоростью, высокая точность и экономия на частичных нагрузках, но выше требования к настройке и защите. Третий, цифровая модуляция, когда компрессор периодически разгружается и за счет этого меняет среднюю производительность, что помогает снизить цикличность без полного ухода в частотное управление.

Отдельно стоит упомянуть тандемы и мультикомпрессорные группы, когда несколько компрессоров работают ступенчато. Это дает резервирование, удобную сервисную модель и хорошую адаптацию к переменной нагрузке за счет включения нужного числа агрегатов.

Спиральный холодильный компрессор в реальных проектах HVAC и коммерческого холода

Сценарий 1. Коммерческие холодильные камеры среднетемпературного диапазона

Здесь важны устойчивость по перегреву и корректная работа испарителя, чтобы не допускать возврата жидкости. Обычно контролируют давление всасывания и нагнетания, перегрев, температуру нагнетания, ток и частоту аварий. При правильной настройке это дает стабильную температуру продукта и предсказуемое энергопотребление.

Сценарий 2. Чиллеры и системы водяного охлаждения для технологических процессов

На практике ценится возможность каскадирования компрессоров, резервирование по принципу N плюс 1, а также управление вентиляторами конденсатора и насосами. Здесь спиральные решения часто выигрывают за счет надежной длительной работы и удобной ступенчатой или инверторной модуляции. В таких проектах важно правильно подобрать и теплообменную часть, в том числе конденсаторы, например «Конденсаторы воздушного охлаждения».

Сценарий 3. VRF и крупные системы кондиционирования

Ключевые критерии, широкий диапазон модуляции, акустический комфорт, стабильность на частичных нагрузках и возможность диагностики. Для эксплуатации важно, чтобы сервис мог быстро понимать причины остановов по параметрам, а диспетчеризация получала корректные сигналы.

Сценарий 4. Тепловые насосы

Критичны температура нагнетания и режимы оттайки, особенно в межсезонье. Для надежности важны корректные алгоритмы управления и защита от режимов, где резко меняются давления и температура всасывания.

Сценарий 5. Реконструкция старых объектов

Цель часто формулируется как снижение OPEX без полной замены инфраструктуры. Спиральные компрессоры помогают, но только если одновременно заложены правильные защиты, фильтрация, настройка перегрева и контроль параметров. Иначе экономия на внедрении быстро превращается в незапланированные простои и замену агрегатов.

Преимущества спирального компрессора, бизнес эффект и надежность

С точки зрения бизнеса спиральный компрессор покупают ради трех вещей, энергоэффективность, предсказуемость эксплуатации и снижение рисков простоя.

Энергоэффективность проявляется особенно заметно там, где нагрузка переменная и система умеет корректно регулировать производительность. В таких условиях инверторные или цифровые варианты снижают цикличность и удерживают показатели ближе к оптимальным. Важно понимать, что экономию дает не только компрессор, но и система управления, теплообменники, обвязка и настройка.

Надежность во многом обеспечивается меньшей вибрацией и более ровным процессом сжатия, но решающее значение имеет «гигиена системы», чистота контура, правильное масло, корректный возврат масла, защита от жидкости и грамотная автоматика. Это снижает долю «детских болезней» запуска и уменьшает риск аварийных остановов.

Для эксплуатации полезна «оцифровываемость» компрессорной части. Давления, температуры, ток, наработка и история аварий позволяют организовать обслуживание по состоянию, быстрее диагностировать деградацию теплообменников, нарушение заправки, проблемы с перегревом, и тем самым снижать простой.

Критерии выбора, характеристики и закупка спирального компрессора

В закупке важно уходить от выбора по «номинальной мощности» и переходить к выбору по расчетным режимам. Основные входные параметры, температура кипения и конденсации, профиль нагрузки по сезону, тип хладагента, требования по шуму, ограничения по электропитанию и условия размещения. Эти данные определяют не только холодопроизводительность, но и температуру нагнетания, запас по надежности и потенциальную энергоэффективность.

Если на объекте выраженная переменная нагрузка, имеет смысл заранее обсуждать стратегию модуляции, инвертор, цифровая регулировка, ступенчатая схема тандемов. Это напрямую влияет на OPEX и ресурс, поскольку уменьшает число пусков и остановов.

Отдельный блок, совместимость с автоматикой и правильная спецификация обвязки. В реальном проекте компрессор «держится» на датчиках и управляющих узлах, которые обеспечивают безопасность режимов. В типовой схеме критичны измерение давлений и температур, а также корректное управление расширительным устройством. Если в проекте используются электронные расширительные вентили, это нужно увязать с логикой защиты и контроллерами, например можно ориентироваться на раздел Электронные Расширительные Вентили (ЭРВ)

Для защит и контроля на объекте обычно требуются элементы измерения и коммутации, которые в закупке часто забывают как «мелочь», но именно они снижают риск простоя. Как ориентир для комплектации можно использовать раздел «Реле давления, реле протока, манометры»

Когда закупка включает сравнение технологий, важно сопоставлять решения по стоимости владения и рискам, а не только по цене компрессора. Для предварительного сравнения линейки удобно смотреть параллельно Компрессоры поршневые и Компрессоры винтовые поскольку поршневая и винтовая схемы часто конкурируют со спиральной в зависимости от диапазона мощностей и требований к сервису.

Ниже вопросы, которые стоит задать поставщику и интегратору до подписания спецификации.
Какие расчетные режимы будут основными, и насколько они совпадают с оптимальной зоной работы выбранной модели. Какая стратегия регулирования производительности закладывается и как она влияет на энергопотребление и число пусков. Какие меры предотвращают возврат жидкости, как контролируется перегрев и какие защиты включены в алгоритм. Как организован возврат масла, какие требования к маслу и чистоте контура, какие регламенты запуска и сервисной диагностики предусмотрены. Какие сроки поставки по компрессору, датчикам, автоматике и ЗИП, и как выглядит гарантийная процедура при аварийной остановке.

Типовые ошибки выбора и риски эксплуатации спирального компрессора

Самая частая ошибка, подбор без проверки диапазона рабочих режимов. На бумаге мощности хватает, но в реальной эксплуатации компрессор часто уходит в режимы с высокой температурой нагнетания и повышенной нагрузкой на масло, что приводит к аварийным остановкам и ускоренному износу.

Вторая группа ошибок связана с жидкостными режимами. Причины обычно системные, неправильная настройка перегрева, ошибки в трубопроводах, некорректная заправка, деградация теплообменников, неверные сценарии оттайки. Итог, возврат жидкости и риск жидкостного удара.

Третья ошибка, экономия на датчиках и защитах. Это снижает стартовый бюджет, но резко повышает стоимость владения, потому что компрессор становится «слепым» к проблемам системы и выключается уже по факту аварии, а не на раннем предупреждении.

Четвертая ошибка, неправильная стратегия регулирования на переменной нагрузке. Если объект живет в сезонности, а система управляется грубо, растет число пусков и остановов, увеличивается износ, ухудшается стабильность температуры и растет энергопотребление.

Часто задаваемые вопросы

Как работает спиральный компрессор простыми словами?

Две спирали образуют замкнутые полости с газом, орбитальная спираль смещается, полости перемещаются к центру и уменьшаются, давление растет, затем газ выходит через центральный нагнетательный порт.

Чем спиральный компрессор отличается от поршневого?

Спиральный обычно дает более ровное сжатие с меньшими вибрациями и пульсациями, при этом сервисная модель часто агрегатная. Поршневые решения могут быть удобнее там, где критична ремонтопригодность конкретного узла, но это зависит от модели и проекта.

Что означает «встроенная степень сжатия»?

Это конструктивно заданное внутреннее сжатие в спиральном блоке. Максимальная эффективность достигается в зоне расчетных режимов, поэтому важно правильно задать рабочие температуры и давления.

Можно ли ремонтировать спиральный компрессор?

Во многих HVAC и коммерческих системах применяются герметичные модели, где типовой сервис, это замена агрегата, а затем устранение причины отказа, чтобы ситуация не повторилась.

Правда ли, что спиральный компрессор не боится жидкого хладагента?

Нет. Возврат жидкости и жидкостный удар остаются критичными рисками, которые снимаются расчетом, обвязкой, настройкой перегрева и защитами.

Как понять, нужен ли инвертор или цифровая модуляция?

Если нагрузка заметно меняется по времени и сезону, модуляция почти всегда снижает цикличность и улучшает энергоэффективность. Выбор конкретного подхода зависит от требований к точности, бюджету, условиям электропитания и стратегии сервиса.

Какие параметры важнее всего при выборе?

Температуры кипения и конденсации, тип хладагента, профиль нагрузки, требования к шуму, а также состав автоматики и защит, включая контроль давления, температур и логики предотвращения жидкостных режимов.

Что важно запомнить при выборе спирального компрессора

Спиральный компрессор дает сильный эффект в холодильных и климатических системах, когда он подобран под реальные режимы и правильно интегрирован. Для надежности критичны не только характеристики компрессора, но и качество проектирования, защита от возврата жидкости, чистота контура, работа с маслом и корректная автоматика.
