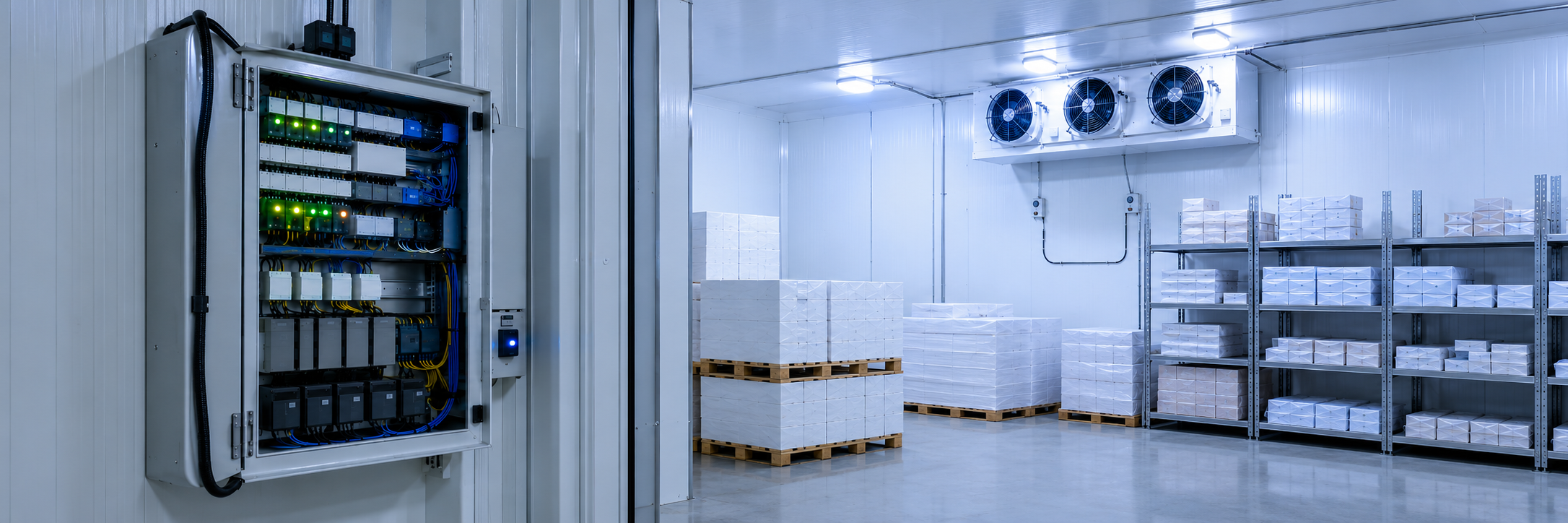

Система управления холодильной камерой: функции, состав и подбор

Система управления холодильной камерой поддерживает заданный температурный режим, управляет оттайкой, вентиляторами, освещением, дверными контактами и аварийными сигналами. В промышленном и коммерческом холоде она влияет не только на удобство эксплуатации, но и на сохранность продукции, ресурс компрессора, расход электроэнергии и скорость реакции на неисправности.

В статье разберем, из каких узлов состоит управление холодильной камерой, чем отличаются блок управления, пульт и щит автоматики, какие параметры важны при подборе и какие ошибки чаще всего приводят к нестабильной работе оборудования.

Что входит в систему управления холодильной камерой

Система управления холодильной камерой — это комплект устройств и алгоритмов, которые получают данные от датчиков, сравнивают их с заданными уставками и подают команды исполнительным элементам холодильной установки. В простом варианте это электронный термостат или микропроцессорный контроллер. В более сложных проектах система включает щит управления, силовую коммутацию, модули расширения, мониторинг и удаленный доступ.

В типовой состав входят:

• контроллер или блок управления холодильной камерой;
• датчики температуры воздуха, испарителя, продукта, при необходимости — влажности и давления;
• выходы управления компрессором, соленоидным клапаном, вентиляторами, оттайкой, освещением и аварийной сигнализацией;
• дверные контакты, входы аварий и внешнего разрешения работы;
• силовая часть: автоматические выключатели, контакторы, пускатели, клеммы и цепи безопасности;
• пульт управления холодильной камерой или выносной дисплей;
• интерфейсы связи для мониторинга, архива температур и диспетчеризации.

В камере с автономным агрегатом контроллер может управлять компрессором напрямую через силовое реле или через контактор. Если камера подключена к центральной холодильной машине, управляющим элементом чаще становится соленоидный клапан на жидкостной линии, электронный расширительный вентиль, вентиляторы испарителя и оттайка. На объектах с несколькими камерами, компрессорной станцией и общей системой конденсации управление холодильной машиной обычно выделяют в отдельный контроллер или программируемую систему.

Для подбора контроллеров, датчиков и сопутствующей автоматики можно использовать раздел контроллеры для холодильного оборудования Carel, где представлены решения для холодильных камер и смежных узлов системы.

Блок управления, пульт и щит управления: в чем разница

В описаниях оборудования часто встречаются близкие термины: блок управления холодильной камерой, пульт управления, щит автоматики, система управления. Эти решения выполняют разные задачи.

Для небольшой камеры с одним испарителем и стандартной оттайкой обычно достаточно специализированного контроллера с нужным количеством входов и выходов. Если есть несколько испарителей, разные температурные зоны, удаленный контроль, архив температур или связь с компрессорной станцией, систему нужно проектировать как единый комплекс.

Основные функции управления холодильной камерой

Поддержание температуры

Контроллер сравнивает показания датчика с заданной температурой и дифференциалом. При повышении температуры выше уставки он включает охлаждение, а после достижения нижней границы отключает его. В зависимости от схемы команда подается на компрессор, соленоидный клапан, электронный вентиль или центральную холодильную систему.

Контроль температурного режима холодильного оборудования не сводится к показанию на дисплее. Температура воздуха быстро меняется при открытии двери, а температура продукта реагирует медленнее. Для камер с ценной или чувствительной продукцией применяют датчик продукта либо имитационный датчик в буферной среде, чтобы оценивать режим хранения точнее.

Управление оттайкой

На поверхности испарителя может нарастать иней, поэтому система управления задает способ и периодичность оттайки, контролирует ее завершение и задерживает запуск вентиляторов после прогрева теплообменника. Это снижает риск выброса теплого влажного воздуха в камеру.

Оттайка запускается по времени, расписанию, суммарной наработке охлаждения, сигналу датчика испарителя или вручную. Завершение чаще выполняется по температуре датчика испарителя, а максимальное время используется как защитное ограничение. Неправильные настройки приводят к обмерзанию теплообменника, перегреву камеры или лишнему расходу электроэнергии.

Управление вентиляторами

Вентиляторы испарителя обеспечивают циркуляцию воздуха и равномерное распределение температуры. Контроллер может отключать их при открытии двери, во время оттайки, после остановки охлаждения или до снижения температуры испарителя. Для чувствительной продукции важно учитывать не только температуру, но и интенсивность обдува, чтобы избежать подсушивания и локального переохлаждения.

Аварии и защита оборудования

Система должна фиксировать отклонения, которые требуют реакции оператора или сервисного специалиста: высокую или низкую температуру, долго открытую дверь, отказ датчика, аварию компрессора, срабатывание реле давления, перегрузку двигателя, нарушение питания и ошибку связи. Для исключения ложных срабатываний задают задержки аварий, но они не должны скрывать реальные проблемы хранения.

Мониторинг и архив температур

На объекте с несколькими камерами ручная проверка дисплеев не дает полной картины. Мониторинг собирает данные с контроллеров, показывает тренды температур, передает аварийные уведомления и помогает анализировать работу оборудования после отклонений. Для таких задач применяют системы мониторинга и удаленного доступа, особенно на складах, торговых объектах и производствах с распределенной холодильной инфраструктурой.

Виды систем управления холодильными установками

Электронный термостат

Электронный термостат подходит для простых задач: измеряет температуру, включает или отключает нагрузку, формирует аварию по пределам. Его применяют в небольших камерах, шкафах и вспомогательных контурах, где не требуется развитое управление оттайкой, вентиляторами и архивом температур.

Микропроцессорный контроллер камеры

Это наиболее распространенное решение для коммерческого и промышленного холода. Контроллер управляет компрессором или клапаном, оттайкой, вентиляторами, освещением, аварийным реле и дверным контактом. Такие блоки управления холодильным оборудованием выбирают по числу входов и выходов, типу датчиков, напряжению питания, степени защиты корпуса и поддерживаемым функциям.

Щит управления холодильной камерой

Щит применяют, когда контроллер должен управлять нагрузками через контакторы, автоматические выключатели, тепловую защиту и внешние цепи безопасности. Это актуально для трехфазных вентиляторов, мощной электрической оттайки, нескольких испарителей, удаленной индикации и объектов с повышенными требованиями к сервисному доступу.

Программируемая система управления

Программируемые логические контроллеры используют, когда стандартных алгоритмов недостаточно: несколько температурных зон, нестандартная логика дверей и шлюзов, связь с компрессорной станцией, насосами, сухими охладителями, увлажнением, вентиляцией или системой диспетчеризации здания. Такой вариант требует проектирования алгоритмов, электрических схем и последующей пусконаладки.

Ключевые параметры выбора

Подбор системы управления начинается с описания объекта и режима хранения. Один и тот же тип камеры может требовать разных решений, если меняются продукт, интенсивность загрузки, количество открываний двери или схема холодильной машины.

Температурный режим и допустимые отклонения

Для плюсовых, среднетемпературных и низкотемпературных камер нужны разные настройки дифференциала, аварийных пределов и оттайки. Если продукция чувствительна к колебаниям, оценивают не только температуру воздуха, но и температуру продукта, равномерность распределения воздуха и время восстановления режима после загрузки.

Количество испарителей и исполнительных устройств

Контроллер должен иметь достаточно выходов для всех нагрузок: компрессора или клапана, оттайки, вентиляторов, аварии, освещения и вспомогательных функций. Для нескольких испарителей может потребоваться отдельное управление вентиляторами и оттайкой каждого теплообменника либо согласованная оттайка группы.

Тип оттайки

В среднетемпературных камерах иногда достаточно естественной оттайки остановкой охлаждения. В низкотемпературных камерах обычно применяют электрическую оттайку или другое решение, предусмотренное проектом. Контроллер должен поддерживать нужный метод, датчик окончания оттайки, задержку стекания влаги и задержку включения вентиляторов.

Датчики и точность измерения

Нужно заранее определить тип датчиков, диапазон измерения, способ монтажа и требуемую точность. Для камеры могут потребоваться датчик воздуха, датчик испарителя, датчик продукта, датчик наружной температуры, датчики давления и влажности. Совместимые решения можно подобрать в разделе датчики температуры и влажности.

Электропитание и силовая коммутация

Блок управления нельзя выбирать только по числу реле. Нужно проверить напряжение питания, допустимый ток выходов, тип нагрузки, необходимость контакторов, защиту электродвигателей, сечение кабелей, условия установки и степень защиты корпуса. Если нагрузка превышает возможности контроллера, выход контроллера должен управлять контактором, а не подключаться к нагрузке напрямую.

Связь и удаленный контроль

Для одиночной камеры иногда достаточно локальной индикации. Для объекта с несколькими камерами, дорогой продукцией или удаленной эксплуатацией полезны интерфейсы связи, архив температур, аварийные уведомления и доступ сервисного специалиста к истории работы. Это снижает риск позднего обнаружения неисправности.

Что учитывать при проектировании и монтаже

Размещение датчиков

Датчик температуры воздуха размещают в зоне, где он отражает реальный режим камеры, но не попадает под прямой поток от испарителя, тепловое влияние двери, освещения или стеновых панелей. Датчик оттайки устанавливают на испарителе в точке, по которой корректно определяется окончание оттаивания. Неверное место установки приводит к ситуации, когда контроллер показывает норму, а продукт хранится в нестабильных условиях.

Настройка уставок и задержек

После монтажа настраивают не только заданную температуру. Важны дифференциал, минимальное время остановки компрессора, задержка включения после подачи питания, аварийные пределы, задержка аварии по температуре, режим двери, параметры оттайки и вентиляции. Слишком малый дифференциал вызывает частые пуски, а слишком большой увеличивает колебания температуры.

Согласование с холодильной машиной

Управление камерой должно быть согласовано с логикой компрессорного агрегата. Если контроллер открывает соленоидный клапан, компрессорная станция должна корректно реагировать на изменение давления всасывания. Если контроллер управляет компрессором, нужно учитывать защиту по давлению, температуру нагнетания, контроль масла, задержки повторного пуска и аварийные цепи.

Связь между алгоритмами камеры и компрессора особенно важна для ресурса оборудования. Подробнее о работе компрессорного контура можно прочитать в статье принцип работы холодильного компрессора.

Условия установки электроники

Контроллеры и щиты должны соответствовать условиям объекта: влажности, температуре окружающей среды, запыленности, мойке зоны, вибрациям и доступу персонала. В камерах и предкамерных зонах часто требуется повышенная степень защиты корпуса. Силовые кабели и сигнальные линии желательно прокладывать раздельно, особенно при длинных трассах и наличии частотных приводов.

Контроль температурного режима и периодичность проверок

Автоматика измеряет температуру постоянно, но эксплуатационный контроль все равно нужен. На пищевых производствах, складах, в торговле, фармацевтике и других отраслях периодичность контроля холодильного оборудования задают внутренние регламенты, требования к продукции и применимые санитарные или отраслевые правила.

Обычно используют несколько уровней контроля:

• непрерывное измерение датчиками контроллера;
• аварийные уведомления при выходе температуры за допустимые пределы;
• запись температуры в журнал или электронную систему;
• периодическую сверку показаний контроллера с контрольным термометром;
• плановую проверку датчиков, контактов, оттайки, вентиляторов и аварийных цепей.

Чем выше стоимость продукции и строже требования к хранению, тем важнее автоматический архив и аварийные сообщения. Ручная запись один или несколько раз в день фиксирует только момент проверки и не показывает ночные отклонения, длительное открытие двери или неудачную оттайку.

Типовые ошибки выбора и эксплуатации

• Выбор контроллера только по цене. Недостаток входов, выходов или функций часто приводит к переделке схемы.
• Подключение мощной нагрузки напрямую к реле контроллера. Если ток или тип нагрузки не соответствует паспорту, нужны контакторы и отдельная защита.
• Неверное размещение датчика воздуха. Датчик у двери или в прямом потоке испарителя искажает картину режима хранения.
• Слишком частая или редкая оттайка. В первом случае растет теплоприток и расход энергии, во втором снижается эффективность испарителя.
• Отключенные или слишком широкие аварийные пределы. Система не предупреждает оператора вовремя.
• Отсутствие задержек пуска. После пропадания питания несколько компрессоров или нагрузок могут запуститься одновременно.
• Нет протокола настроек. После сервисного вмешательства сложно понять, какие параметры были изменены и почему.

Практические рекомендации по подбору

Перед выбором блока управления холодильной камерой подготовьте исходные данные: требуемый температурный режим, тип продукции, объем камеры, количество дверей, интенсивность загрузки, число испарителей, тип оттайки, состав холодильной машины, напряжение питания и требования к мониторингу. Чем точнее исходная информация, тем ниже риск выбрать контроллер, который не подойдет по функциям или силовой части.

Для одиночной камеры с типовой логикой обычно достаточно специализированного микропроцессорного контроллера. Для камеры с несколькими испарителями, сложной оттайкой, удаленным мониторингом или связью с компрессорной станцией лучше рассматривать щит управления и систему диспетчеризации. Для холодильного склада или производства с несколькими зонами целесообразно проектировать единую архитектуру управления, а не собирать независимые блоки без общей логики.

После монтажа нужно проверить работу во всех режимах: охлаждение, достижение уставки, открытие двери, авария датчика, ручная и автоматическая оттайка, восстановление после отключения питания, передача аварии и корректность показаний на пульте. Такая проверка помогает выявить ошибки до штатной эксплуатации камеры.

Часто задаваемые вопросы

Чем блок управления холодильной камерой отличается от пульта управления?

Блок управления выполняет основную логику: измеряет температуру, управляет выходами и обрабатывает аварии. Пульт управления — это интерфейс оператора: дисплей, кнопки, индикация и доступ к настройкам. В компактных контроллерах блок и пульт находятся в одном корпусе, а в щитах пульт часто выносят на дверь.

Какие датчики нужны для управления холодильной камерой?

Минимально нужен датчик температуры воздуха. Для корректной оттайки обычно добавляют датчик испарителя. Для ответственного хранения применяют датчик продукта или буферный датчик. В сложных системах также используют датчики давления, влажности, дверные контакты и сигналы аварий от внешних устройств.

Как часто нужно выполнять контроль температурного режима холодильного оборудования?

Автоматический контроллер измеряет температуру постоянно, а периодичность записи и проверки определяется регламентом предприятия, типом продукции и отраслевыми требованиями. Для ответственных объектов желательно совмещать электронный архив, аварийные уведомления и регулярную сверку с контрольным средством измерения.

Можно ли одним контроллером управлять камерой и холодильной машиной?

Иногда это возможно для небольших автономных установок, если контроллер рассчитан на нужные входы, выходы и защиты. Для компрессорных станций, чиллеров, централей и систем с несколькими потребителями обычно применяют отдельные контроллеры камеры и холодильной машины, связанные логикой запроса холода и аварий.

Когда нужен щит управления, а не отдельный контроллер?

Щит нужен при трехфазных нагрузках, мощной электрической оттайке, нескольких вентиляторах, необходимости автоматов защиты, контакторов, клеммных рядов, внешних аварийных цепей и удобного сервисного доступа. Контроллер в этом случае остается управляющим устройством, а щит обеспечивает безопасную силовую часть.

Почему температура в камере колеблется даже при исправном контроллере?

Причины могут быть вне контроллера: неправильное место установки датчика, слишком широкий дифференциал, частое открытие двери, слабая циркуляция воздуха, обмерзший испаритель, некорректная оттайка, недостаточная холодопроизводительность или ошибки в настройке вентиляторов.

Нужен ли удаленный мониторинг для одной холодильной камеры?

Если камера хранит недорогую продукцию и находится под постоянным контролем персонала, может быть достаточно локальной индикации и аварийного реле. Если продукция дорогая, объект работает ночью или есть риск длительного незамеченного отклонения, удаленный мониторинг и архив температур помогают быстрее обнаружить проблему.

Как перейти от выбора автоматики к надежной работе камеры

Система управления холодильной камерой подбирается под конкретный объект: температурный режим, продукцию, схему холодильной машины, количество испарителей, способ оттайки, требования к авариям и мониторингу. Простого термостата достаточно не всегда. Для стабильной эксплуатации часто нужны правильно подобранные датчики, специализированный контроллер, щит управления и удаленный контроль.

При выборе важно проверять не только наличие нужной функции, но и совместимость по датчикам, нагрузкам, электропитанию, интерфейсам связи и условиям монтажа. Если параметры камеры или холодильной установки зависят от проекта, их лучше уточнить до заказа оборудования. Специалисты «СканРеф» помогут подобрать контроллеры, датчики, автоматику и смежные компоненты под режим работы камеры, схему подключения и требования к эксплуатации.
